制动盘自由模态仿真与试验对比及模态置信度研究

doi:10.3976/j.issn.1002-4026.2021.06.014

摘要/Abstract

摘要：

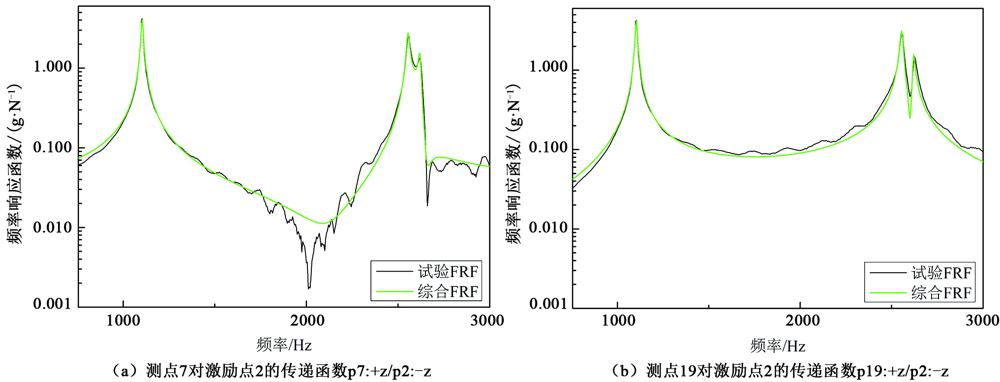

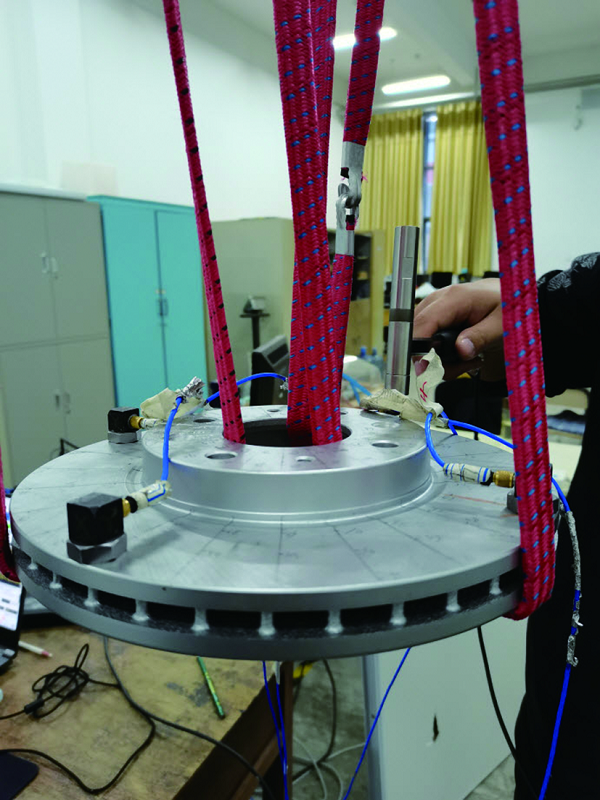

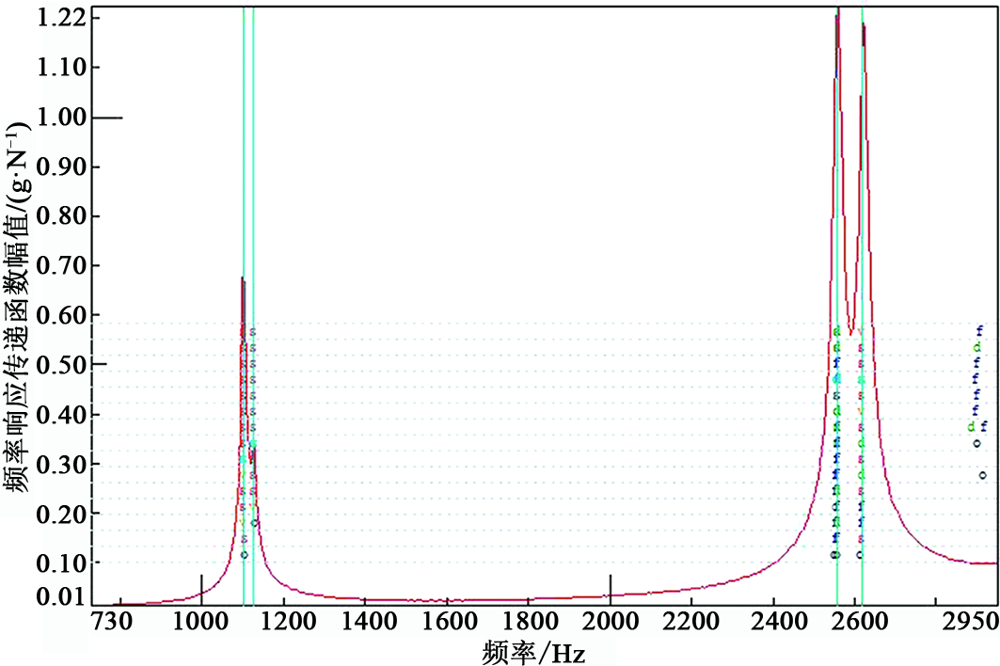

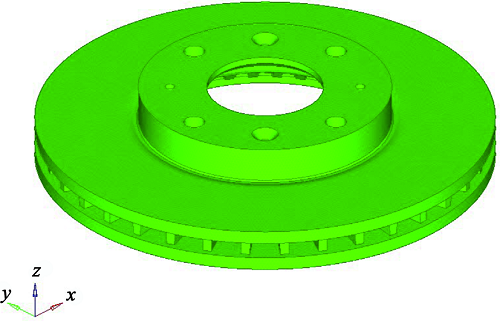

建立了制动盘有限元模型,仿真得到制动盘前五阶弹性模态;对制动盘进行模态试验,阐述了制动盘模态试验的参数选择、测点布置、模态置信度判断准则,并通过综合频率响应函数和模态置信准则验证了试验结果的可靠性;仿真与试验得到的制动盘模态振型、模态频率等结果误差很小,二者基本一致。结果表明,所建立的制动盘有限元模型可用于约束状态下制动盘振动和噪声性能的预测。

关键词: 制动盘, 弹性模态, 模态分析, 仿真

Abstract:

The finite element model of the brake disc was established and the first five elastic modes of the brake disc are obtained by simulation The modal experiment was carried out and the research on experimental parameter selection, measurement point placements and modal judgment criteria were conducted. The correctness of the experimental results was verified by the fitted frequency response function curve and the modal assurance criterion. The comparison between simulation and experiment demonstrates that the modal shapes and frequencies obtained by the simulation model coincide with the experimental results basically. The research indicates that the finite element model of the brake disc can be used to predict the vibration and noise characteristics of the brake disc under constrained conditions.

Key words: brake disc, elastic modes, modal analysis, simulation

中图分类号:

U467.4

周长峰,张家豪,刘立邦,刘新磊,王希波. 制动盘自由模态仿真与试验对比及模态置信度研究[J]. 山东科学, 2021, 34(6): 106-111.

ZHOU Chang-feng,ZHANG Jia-hao,LIU Li-bang,LIU Xin-lei,WANG Xi-bo. Modal confidence analysis and comparison of brake disc based on simulation and experiment under free conditions[J]. Shandong Science, 2021, 34(6): 106-111.

图/表 9

图1

图2

图3

图4

图5

图6

表1

图7

图8

参考文献 13

[1]	沃德·海伦. 模态分析理论与试验 [M]. 北京: 北京理工大学出版社, 2001.
	HEYLENW. Modal analysis theory and experiment[M]. Beijing: Beijing Institute of Technology Press, 2001.
[2]	陈晓鹏. 制动盘模态试验分析[C]// 2010年LMS中国用户大会论文集.成都:LMS公司, 2011:2048-2054.
	CHEN X P. Modal experimental analysis of brake disc[C]// The meeting proceeding of LMS users. Chengdu: LMS, 2011:2048-2054.
[3]	褚志刚, 叶方标, 蒋忠翰, 等. 制动盘模态分析及其在生产线检测系统上的应用[J]. 汽车工程, 2014, 36(7):843-847. DOI: 10.19562/j.chinasae.qcgc.2014.07.014. doi: 10.19562/j.chinasae.qcgc.2014.07.014
	CHU Z G, YE F B, JIANG Z H, et al. Modal analysis of brake disc and its application to production-line inspection system[J]. Automotive Engineering, 2014, 36(7):843-847. DOI: 10.19562/j.chinasae.qcgc.2014.07.014. doi: 10.19562/j.chinasae.qcgc.2014.07.014
[4]	陈国强, 李晓峰, 周龙. 制动盘模态的数值分析与试验研究[J]. 河南理工大学学报(自然科学版), 2020, 39(3):75-80. DOI: 10.16186/j.cnki.1673-9787.2020.3.9. doi: 10.16186/j.cnki.1673-9787.2020.3.9
	CHEN G Q, LI X F, ZHOU L. Numerical analysis and experimental study on modal of brake disc[J]. Journal of Henan Polytechnic University (Natural Science), 2020, 39(3):75-80. DOI: 10.16186/j.cnki.1673-9787.2020.3.9. doi: 10.16186/j.cnki.1673-9787.2020.3.9
[5]	周亚南, 何丹丹, 沈昕璐, 等. 基于有限元方法的盘式制动器制动噪声研究[J]. 农业装备与车辆工程, 2017, 55(8):55-58. DOI: 10.3969/j.issn.1673-3142.2017.08.013. doi: 10.3969/j.issn.1673-3142.2017.08.013
	ZHOU Y N, HE D D, SHEN X L, et al. Research on disc brake noise based on ANSYS[J]. Agricultural Equipment & Vehicle Engineering, 2017, 55(8):55-58. DOI: 10.3969/j.issn.1673-3142.2017.08.013. doi: 10.3969/j.issn.1673-3142.2017.08.013
[6]	林军, 吴瑛. 利用CADA-X声振测试系统进行制动盘模态测试[C]// 2010年LMS中国用户大会论文集.成都:LMS公司, 2011:1206-1208.
	LIN J, WU Y. Modal test of brake disc based on CADA-X sound and vibration test system[C]// The meeting proceeding of LMS users. Chengdu: LMS, 2011:1206-1208.
[7]	杨雷爱心. 热-结构耦合下制动器啸叫研究[D]. 重庆:重庆大学, 2017.
	YANG L A X. A thermal mechanical approach to the brake squeal analysis[D]. Chongqing: Chongqing University, 2017.
[8]	田玉冬, 徐志龙, 李静红, 等. 基于ANSYS的汽车制动盘模态仿真与优化[J]. 中国水运(下半月), 2017, 17(11):114-116.
	TIAN Y D, XU Z L, LI J H, et al. Modal simulation and optimization of automobile brake disc based on ANSYS[J]. China Water Transport, 2017, 17(11):114-116.
[9]	陈再发. 汽车刹车制动盘形状优化设计[J]. 哈尔滨理工大学学报, 2018, 23(3):128-132. DOI: 10.15938/j.jhust.2018.03.022. doi: 10.15938/j.jhust.2018.03.022
	CHEN Z F. Shape optimization design of brake system based on Optistruct[J]. Journal of Harbin University of Science and Technology, 2018, 23(3):128-132. DOI: 10.15938/j.jhust.2018.03.022. doi: 10.15938/j.jhust.2018.03.022
[10]	孙学民. 重型汽车盘式制动器结构轻量化设计研究[D]. 山东:聊城大学, 2017. DOI: 10.7666/d.D01210729. doi: 10.7666/d.D01210729
	SUN X M. Study on lightweight design of heavy duty vehicle disc brake[D]. Shandong: Liaocheng University, 2017. DOI: 10.7666/d.D01210729. doi: 10.7666/d.D01210729
[11]	焦标强, 曹建行, 吕宝佳, 等. 基于PolyMax模态参数识别法的轴装式制动盘模态试验[J]. 中国铁道科学, 2020, 41(5):102-107.
	JIAO B Q, CAO J H, LÜ B J, et al. Modal test of shaft-mounted brake disc based on PolyMax modal parameter identification method[J]. China Railway Science, 2020, 41(5):102-107.
[12]	谭祥军. 从这里学NVH, 噪声振动模态分析的入门与进阶[M]. 北京: 机械工业出版社, 2019.
	TAN X J. Learn NVH from here, noise and vibration modal analysis of introduction and improvement[M]. Beijing: China Machine Press, 2019.
[13]	CARNE T G, DOHMANN C R. A modal test design strategy for modal correlation[C]// Proceedings of the 13th International Modal Analysis Conference. New York:SPIE, 1995: 927.

	第一阶	第二阶	第三阶	第四阶	第五阶

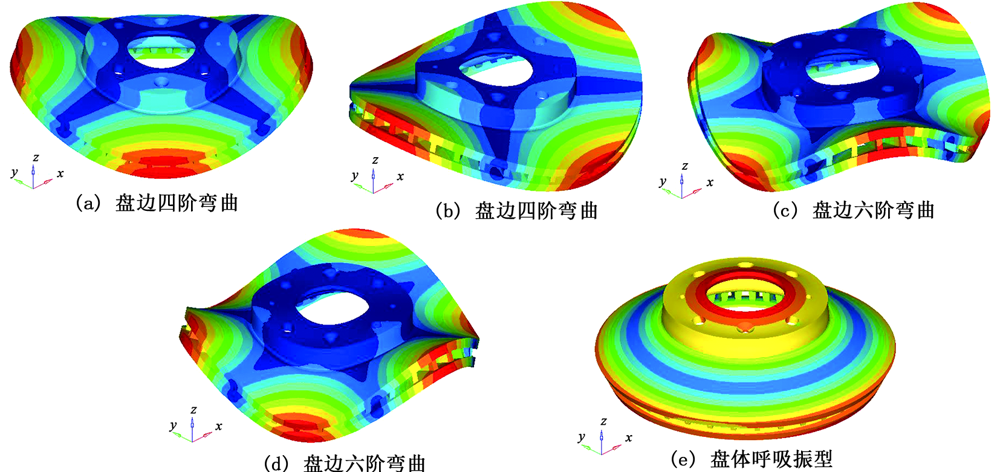

振型	盘边四阶弯曲 (节径在x轴45°方向)	盘边四阶弯曲 (节径在x轴)	盘边六阶弯曲 (节径在x轴)	盘边六阶弯曲 (节径在x轴30°方向)	盘体呼吸振型 (1个节圆)
试验模态频率/Hz	1 103.5	1 128.1	2 555.0	2 559.9	2 619.4
仿真模态频率/Hz	1 129.2	1 126.9	2 619.3	2 618.8	2 624.4
误差	2.33%	-0.11%	2.52%	2.30%	0.19%
试验阻尼比	0.39%	0.22%	0.31%	0.27%	0.22%
