高速铁路枢纽场站能力综合利用研究

doi:10.3976/j.issn.1002-4026.20230098

Abstract

Abstract:

To make comprehensive use of the passenger transportation resources in a high-speed railway hub, this study explores the division of labor among passenger stations within a high-speed railway hub. Herein, a multiobjective programming model was developed with the objectives of minimizing the total train operation time and coordinating the capacities of the stations in the hub. The augmented ε-constraint algorithm was used to solve the approximate nondominated frontier of the model. Using the Zhengzhou high-speed railway hub as a case study, the differences between the existing plan and the optimized plan and their adaptabilities were qualitatively and quantitatively compared to validate the feasibility and effectiveness of the proposed model and algorithm. The results show that the augmented ε-constraint algorithm can identify high-quality representative nondominated solutions for the proposed model. Moreover, the optimized plan can reduce the train operation time within the hub and enhance the coordination of station capacity utilization. Thus, this study provides reliable references and reasonable suggestions for decision-making regarding capacity expansion, transformation, and optimization of high-speed railway hub areas.

Key words: railway transportation, capacity utilization, multi-objective optimization, high-speed railway hub, division of labor among stations

CLC Number:

U291.7

ZHANG Jie, HE Shiwei, ZHAO Rixin, CHEN Minyu, LIU Jie. Study on comprehensive utilization of high-speed railway hub stations[J].Shandong Science, 2024, 37(4): 121-130.

Figures/Tables 6

Table 1

Definitions of sets, parameters, and variables"

符号		定义
$G = (N, A)$		高铁枢纽及周边路网
$N$		所有车站(节点)集合,以 $i, j, k, p, q, p 0$ 为索引
$I$		枢纽内站点集合, $I ⊆ N$
$I 1$		枢纽内待分工站点集合, $I 1 ⊆ I$
$I 2$		枢纽内其他节点集合, $I 2 ⊆ I$
$P$		枢纽外车站集合, $P ⊆ N$
$A$		路网上相邻两个车站间的路段集合,以 $(i, j)$ 为索引
$A 1$		枢纽内路段集合, $A 1 ⊆ A$
OD		OD列流集合,以 $(p, q)$ 为索引
$R$		每支列流OD的径路方案集合,以 $r$ 为索引
$t 1 i$		列车在 $i$ 站进行停站作业所需的时间,单位:min
$t 2 i$		列车在 $i$ 站停站作业时如进行折返换向作业所需的额外时间,单位:min
$t 3 i$		列车在 $i$ 站进行始发终到作业所需的时间,单位:min
$t i j$		列车通过弧 $(i, j)$ 所需的时间,其中虚拟线路对应的弧 $t i j 或 t j i = t 3 i - t 1 i$ ,其他线路对应的弧 $t i j$ 按列车实际运行时间计算,单位:min
$φ i$		$i$ 站列车通过能力,单位:列/d
$ω i$		$i$ 站动车运用所整备能力,单位:列/d
$c i j$		弧 $(i, j)$ 的最大通过能力,其中虚拟线路对应的弧 $c i j = M$ ,其他线路对应的弧 $c i j$ 按线路实际通过能力计算,单位:列/d
$v φ, i$		$i$ 站通过能力负荷,单位:列/d
$v ω, i$		$i$ 站动车运用所整备能力负荷,单位:列/d
$f p q$	由 $p$ 发往 $q$ 列车数量,单位:列/d
$α p q$	由 $p$ 发往 $q$ 列车需要在枢纽内进行整备作业的比例
$β p q$	由 $p$ 发往 $q$ 列车需要在枢纽内进行停站作业的比例
$W i, j k$	列车在 $i$ 站通过条件的点-弧关联元素,若列车可经弧 $(j, i)$ 接入车站 $i$ ,且不换向直接通过车站后再经弧 $(i, k)$ 发出,则 $W i, j k$ =1;需要停站折返换向通过时为0;不能通过时为-1
$x p q, r$	正整数变量,表示由 $p$ 发往 $q$ 的第 $r$ 组列车中包含的列车数,单位:列
$y i j p q, r$	0-1变量,若由 $p$ 发往 $q$ 的第 $r$ 组列车途经线路 $(i, j)$ 取1,否则为0
$z i p q, r$	0-1变量,若由 $p$ 发往 $q$ 的第 $r$ 组列车在 $i$ 站进行停车作业取1,否则为0
$x ¯ p q, r$	辅助0-1变量,若 $x p q, r 0$ ,则 $x ¯ p q, r = 1$ ,否则为0
$z - i p q, r$	辅助0-1变量,若由 $p$ 发往 $q$ 的第 $r$ 组列车在 $i$ 站进行折返换向作业取1,否则为0

Table 1

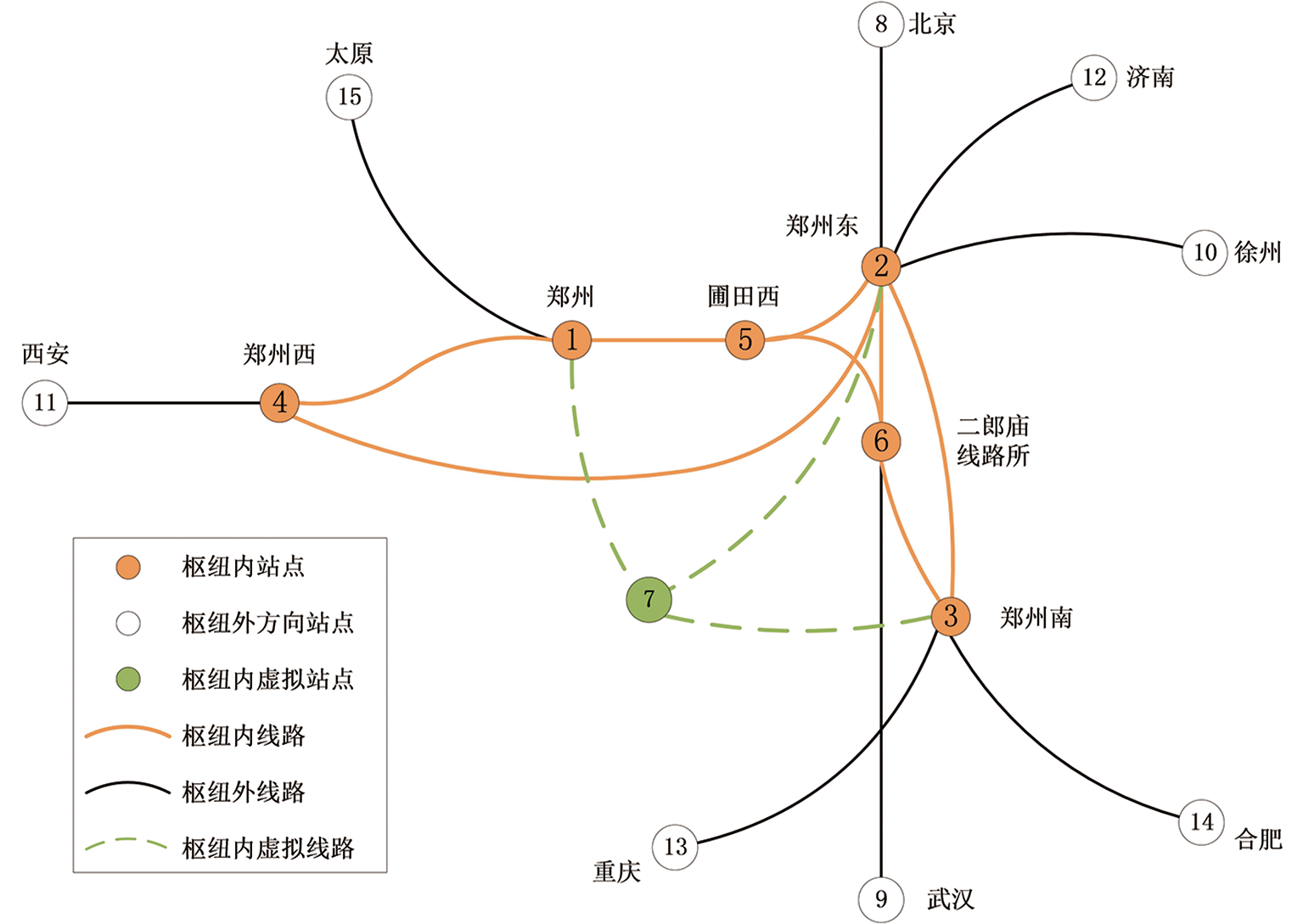

Fig.1

Table 2

Relevant line data of the Zhengzhou hub area"

线路	弧段 $i, j$	$t i j$ /min	$c i j$ /(列·d^-1)	线路	弧段 $i, j$	$t i j$ /min	$c i j$ /(列·d^-1)
郑州—郑州西	1,4	8	120	郑州东—徐州	2,10	50	215
郑州—圃田西	1,5	3	84	郑州东—济南	2,12	47	263
郑州—虚拟点	1,7	8	M	郑州南—二郎庙	3,6	9	85
郑州—太原	1,15	28	199	郑州南—虚拟点	3,7	10	M
郑州东—郑州南	2,3	9	245	郑州南—重庆	3,13	156	287
郑州东—郑州西	2,4	11	245	郑州南—合肥	3,14	42	273
郑州东—圃田西	2,5	3	32	郑州西—西安	4,11	72	221
郑州东—二郎庙	2,6	2	273	圃田西—二郎庙	5,6	3	85
郑州东—虚拟点	2,7	10	M	二郎庙—武汉	6,9	17	273
郑州东—北京	2,8	36	263

Table 2

Table 3

Table 4

Fig.2

References 17

[1]	CAIMI G, FUCHSBERGER M, LAUMANNS M, et al. A model predictive control approach for discrete-time rescheduling in complex central railway station areas[J]. Computers & Operations Research, 2012, 39(11): 2578-2593. DOI: 10.1016/j.cor.2012.01.003.
[2]	PELLEGRINI P, MARLIÈRE G, PESENTI R, et al. RECIFE-MILP: an effective MILP-based heuristic for the real-time railway traffic management problem[J]. IEEE Transactions on Intelligent Transportation Systems, 2015, 16(5): 2609-2619. DOI: 10.1109/TITS.2015.2414294.
[3]	SAMÀ M, PELLEGRINI P, D'ARIANO A, et al. Ant colony optimization for the real-time train routing selection problem[J]. Transportation Research Part B: Methodological, 2016, 85: 89-108. DOI: 10.1016/j.trb.2016.01.005.
[4]	SAMÀ M, PELLEGRINI P, D'ARIANO A, et al. On the tactical and operational train routing selection problem[J]. Transportation Research Part C: Emerging Technologies, 2017, 76: 1-15. DOI: 10.1016/j.trc.2016.12.010.
[5]	SZYMULA C, BEŠINOVIĆ N. Passenger-centered vulnerability assessment of railway networks[J]. Transportation Research Part B: Methodological, 2020, 136: 30-61. DOI: 10.1016/j.trb.2020.03.008.
[6]	毛保华. 枢纽地区铁路客运站布局与分工优化[J]. 铁道学报, 1992, 14(1): 47-55.
[7]	史跃亚, 王慈光, 崔丽莉. 客运专线引入枢纽后客运站合理布局的探讨[J]. 交通科技, 2007(4): 109-111. DOI: 10.3963/j.issn.1671-7570.2007.04.039.
[8]	赵军, 李愈, 任其亮, 等. 铁路枢纽内客运站分工的优化模型及算法[J]. 西南交通大学学报, 2011, 46(1): 148-153. DOI: 10.3969/j.issn.0258-2724.2011.01.024.
[9]	张超, 孟令君, 金磊, 等. 铁路枢纽通过能力计算方法[J]. 中国铁道科学, 2014, 35(2): 86-90. DOI: 10.3969/j.issn.1001-4632.2014.02.14.
[10]	毕明凯, 何世伟, 殷玮川, 等. 高速铁路枢纽场站资源统筹利用及运能适应性研究[J]. 铁道学报, 2018, 40(6): 11-20. DOI: 10.3969/j.issn.1001-8360.2018.06.002.
[11]	刘耀, 何世伟, 毕明凯. 高铁枢纽客运站分工及能力适应性研究[J]. 大连交通大学学报, 2018, 39(3): 13-18. DOI: 10.13291/j.cnki.djdxac.2018.03.003.
[12]	刘宁馨, 徐利民, 杨瑜, 等. 铁路枢纽客运站分工方案协调性评价研究[J]. 铁道运输与经济, 2022, 44(6): 70-77. DOI: 10.16668/j.cnki.issn.1003-1421.2022.06.11.
[13]	王沂栋. 考虑场站股道运用的高速铁路枢纽客运站作业分工优化研究[D]. 北京: 北京交通大学, 2022: 31-74.
[14]	MAVROTAS G, FLORIOS K. An improved version of the augmented ε-constraint method (AUGMECON2) for finding the exact Pareto set in multi-objective integer programming problems[J]. Applied Mathematics and Computation, 2013, 219(18): 9652-9669. DOI: 10.1016/j.amc.2013.03.002.
[15]	黄丽霞, 赵军. 危险货物铁公联运办理站选址问题多目标优化[J]. 计算机集成制造系统, 2019, 25(1): 235-246. DOI: 10.13196/j.cims.2019.01.024.
[16]	刘耀. 高速铁路枢纽能力统筹利用研究[D]. 北京: 北京交通大学, 2018: 21-48.
[17]	国家铁路局. 高速铁路设计规范:TB 10621—2014[S]. 北京: 中国铁道出版社有限公司, 2014.

站点	郑州	北京	武汉	徐州	西安	济南	重庆	合肥	太原
郑州		23/0.3/1	33/0.35/1	24/0.3/1	30/0.2/1	35/0.25/1	46/0.3/1	36/0.25/1	10/0.2/1
北京	23/0.3/1		61/0/0.4	10/0/1	26/0/0.6		86/0/0.5	12/0/0.6
武汉	33/0.35/1	61/0/0.4		26/0/0.5	5/0/0.6	25/0/0.6			9/0/0.5
徐州	24/0.3/1	10/0/1	26/0/0.5		50/0/0.5		35/0/0.4		16/0/0.7
西安	30/0.2/1	26/0/0.6	5/0/0.6	50/0/0.5		22/0/0.5		22/0/0.6
济南	35/0.25/1		25/0/0.6		22/0/0.5		26/0/0.5
重庆	46/0.3/1	86/0/0.5		35/0/0.4		26/0/0.5
合肥	36/0.25/1	12/0/0.6			22/0/0.6				40/0/0.5
太原	10/0.2/1		9/0/0.5	16/0/0.7				40/0/0.5

Study on comprehensive utilization of high-speed railway hub stations

RichHTML

PDF (PC)

Like

Knowledge

Abstract

Cite this article

share this article

Figures/Tables 6

References 17

Related Articles 4

Metrics

Comments

Recommended 0

列车类型	方向	原分工方案				优化方案Ⅰ				优化方案Ⅱ
列车类型	方向	郑州		郑州东	郑州南	郑州		郑州东	郑州南	郑州		郑州东	郑州南
始发终到列车	枢纽—北京	—		23	—	—		23	—	—		23	—
	枢纽—合肥	—		—	36	—		—	36	—		—	36
	枢纽—济南	—		15	20	—		35	—	—		23	12
	枢纽—太原	10		—	—	10		—	—	10		—	—
	枢纽—武汉	—		33	—	—		33	—	—		33	—
	枢纽—西安	15		15	—	10		20	—	9		21	—
	枢纽—徐州	—		24	—	—		24	—	—		24	—
	枢纽—重庆	—		20	26	—		—	46	—		45	1
	合计	25		130	82	20		135	82	19		169	49
通过列车	北京—合肥	—		6	6	—		—	12	—		—	12
	北京—武汉	—		61	—	—		61	—	—		61	—
	北京—西安	—		26	—	—		26	—	—		26	—
	北京—徐州	—		10^*	—	—		10^*	—	—		10^*	—
	北京—重庆	—		54	32	—		—	86	—		—	86
	合肥—太原	20		—	20	—		—	40	1		—	39
	济南—重庆	—		16	10	—		—	26	—		—	26
	武汉—济南	—		25	—	—		25	—	—		25	—
	武汉—太原	9		—	—	9		—	—	9		—	—
	武汉—西安	5		—	—	5		—	—	5		—	—
	武汉—徐州	—		26	—	—		26	—	—		26	—
	西安—合肥	22		—	—	—		8^*	14	6		8^*	8
	西安—济南	—		22	—	—		22	—	—		22	—
	徐州—太原	10		6	—	—		16	—	16		—	—
	徐州—西安	—		50	—	—		50	—	—		50	—
	徐州—重庆	—		22	13	—		—	35	—		—	35
	合计	66		324	81	14		244	213	37		228	206
优化目标Z₁			24 438.2				23 733.0(-2.89%)				24 854.8(+1.70%)
优化目标Z₂			1.000 7				0.917 5(-8.31%)				0.128 7(-87.14%)
总计列车数		91		454	163	34		379	295	56		397	255
到发线通过能力利用率		142.5%		97.2%	41.5%	62.5%		87.2%	63.9%	95.0%		94.7%	51.3%
动车所整备能力利用率		125.0%		64.0%	90.8%	100.0%		64.0%	95.0%	95.0%		81.8%	51.3%
