地铁线路纵断面优化系统设计与实现

doi:10.3976/j.issn.1002-4026.2022.04.017

山东科学 ›› 2022, Vol. 35 ›› Issue (4): 136-143.doi: 10.3976/j.issn.1002-4026.2022.04.017

地铁线路纵断面优化系统设计与实现

彭磊¹(), 樊葱², 汪茜², 王晓潮¹, 柏赟²^,^*()

1. 广州地铁设计研究院股份有限公司,广东广州 510699
2. 北京交通大学综合交通运输大数据应用技术交通运输行业重点实验室,北京 100044

收稿日期:2021-05-31 出版日期:2022-08-20 发布日期:2022-07-25
通信作者: 柏赟 E-mail:penglei@dtsjy.com;yunbai@bjtu.edu.cn
作者简介:第一联系人：
彭磊(1986—),男,硕士,高级工程师,研究方向为城市轨道交通前期规划及运输组织设计。E-mail: penglei@dtsjy.com
基金资助:
国家自然科学基金(71571016)

Design and implementation of optimized system for vertical alignment of metro track

PENG Lei¹(), FAN Cong², WANG Qian², WANG Xiao-chao¹, BAI Yun²^,^*()

1. Guangzhou Metro Design & Research Institute Co., Ltd., Guangzhou 510699, China
2. Key Laboratory of Transport Industry of Big Data Application Technologies for Comprehensive Transport, Beijing Jiaotong University, Beijing 100044, China

Received:2021-05-31 Online:2022-08-20 Published:2022-07-25
Contact: BAI Yun E-mail:penglei@dtsjy.com;yunbai@bjtu.edu.cn

摘要/Abstract

摘要：

针对线路纵断面设计复杂、耗时长的特点,提出一种地铁线路纵断面优化系统,在给定平面设计方案的前提下可自动高效设计高质量的线路纵断面。系统允许对线路平面方案与车辆数据进行编辑,通过构建列车运行仿真模型和线路纵断面自动优化模型,设计改进的遗传算法自动求解满足设计规范要求、工程约束的地铁线路纵断面方案,节约全生命周期的建设成本和列车能耗成本。同时,系统允许对自动求解得到的纵断面方案进行手动调整,并自动验算调整后的方案是否满足相关规范。广州地铁2号线案例表明,相较实际纵断面方案,系统优化方案在保持建设成本不变的同时节约列车运行能耗3.2%,有利于降低全生命周期成本。

关键词: 城市轨道交通, 线路纵断面, 列车控制, 系统设计, 遗传算法

Abstract:

The design of the vertical alignment of metro tracks (VAMTs) is complex and time-consuming. To address this issue, an optimization system is developed for VAMTs. This system automatically and efficiently designs optimized VAMTs for a given horizontal alignment of metro tracks. The proposed system allows editing the track alignment and cars data, and proposes a train operation-based simulation model on train operation and an optimization model on the VAMT for minimizing the life-cycle cost and energy consumption of metro cars. The system allows manual adjustment of the vertical alignment of metro track plan obtained by the automatic solution, and automatically checks whether the adjusted plan meets the relevant specifications. A study case involving Guangzhou Metro Line 2 shows that the optimized VAMT reduces energy consumption by 3.2% relative to the actual VAMT for the same construction cost, indicating that the optimized VAMT can save life-cycle costs.

Key words: urban rail transit, vertical alignment of metro track, train control, automated design system, genetic algorithm

中图分类号:

U212.34

彭磊, 樊葱, 汪茜, 王晓潮, 柏赟. 地铁线路纵断面优化系统设计与实现[J]. 山东科学, 2022, 35(4): 136-143.

PENG Lei, FAN Cong, WANG Qian, WANG Xiao-chao, BAI Yun. Design and implementation of optimized system for vertical alignment of metro track[J]. Shandong Science, 2022, 35(4): 136-143.

图/表 9

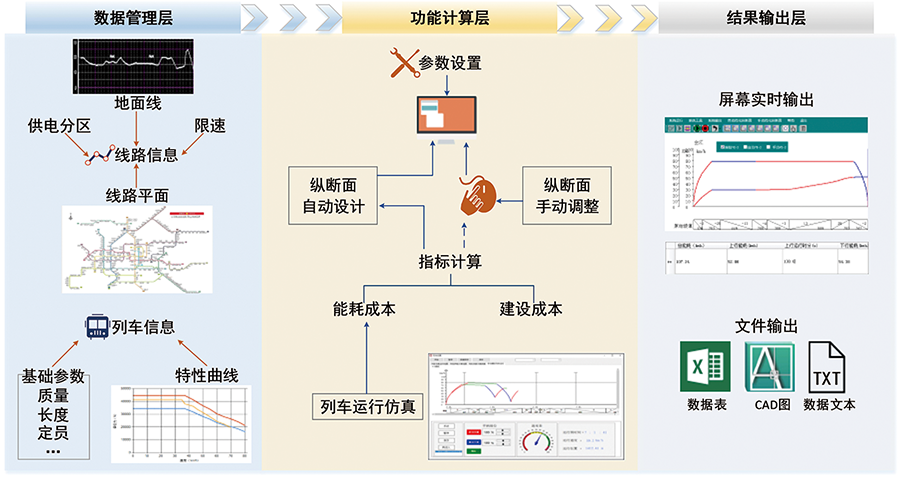

图1

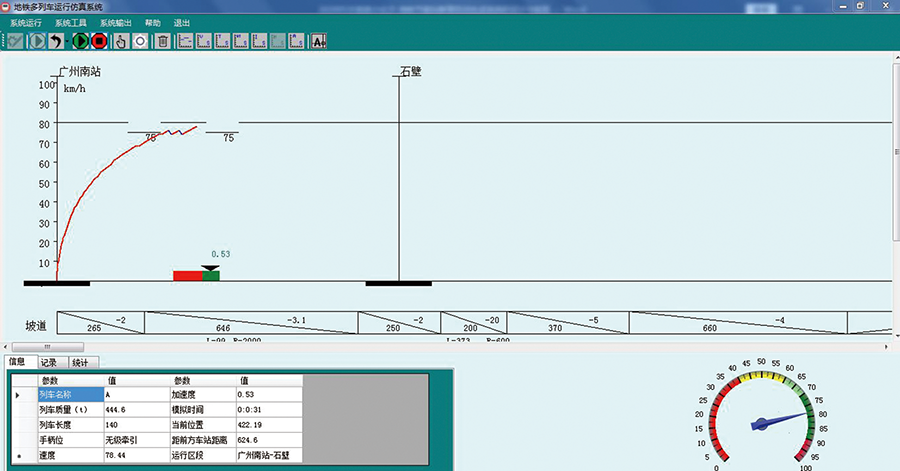

图2

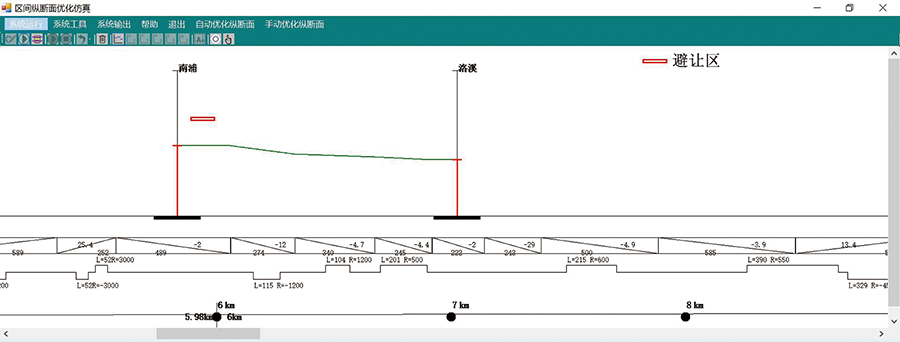

图3

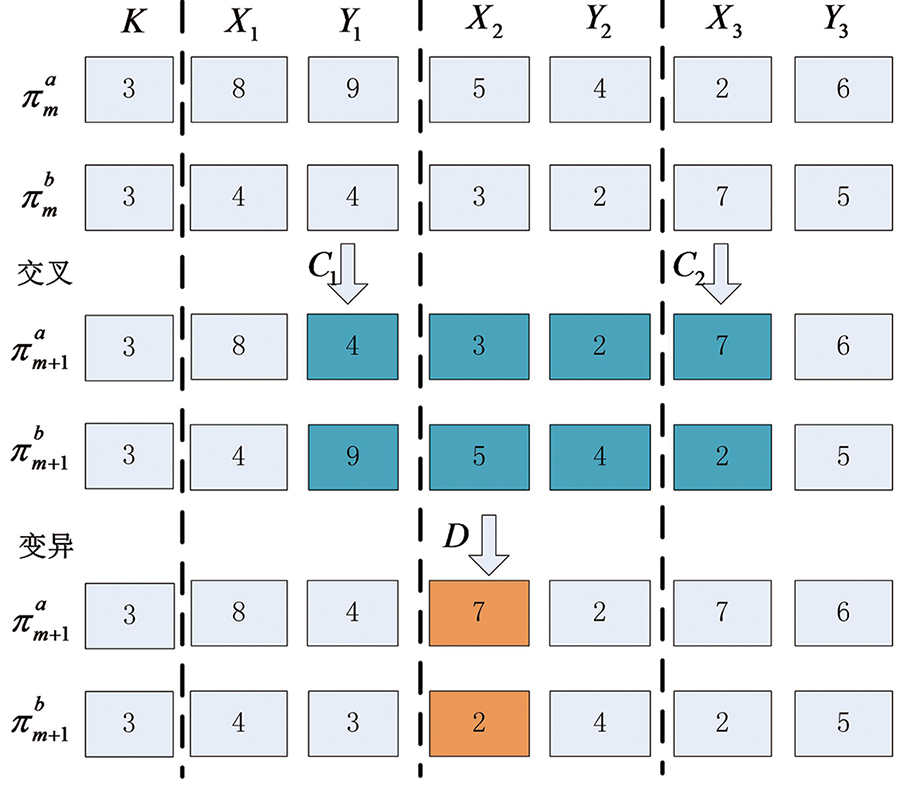

图4

图5

表1

表2

图6

表4

参考文献 9

[1]	中国城市轨道交通协会. 城市轨道交通2020年度统计和分析报告[EB/OL]. (2021-04-09)[2021-05-31]. .
[2]	DOUGLAS H, ROBERTS C, HILLMANSEN S, et al. An assessment of available measures to reduce traction energy use in railway networks[J]. Energy Conversion and Management, 2015, 106:1149-1165. DOI: 10.1016/j.enconman.2015.10.053. doi: 10.1016/j.enconman.2015.10.053
[3]	中华人民共和国住房和城乡建设部.地铁设计规范:GB 50157—2013[S]. 北京: 中国建筑工业出版社, 2014.
[4]	胡光常. 铁路屏幕选线三维联动技术研究[J]. 铁道建筑, 2005, 45(10):67-69. DOI: 10.3969/j.issn.1003-1995.2005.10.028. doi: 10.3969/j.issn.1003-1995.2005.10.028
[5]	毛保华, 李夏苗. 列车运行计算及设计[M]. 2版. 北京: 人民交通出版社, 2013.
[6]	HOWLETT P. The optimal control of a train[J]. Annals of Operations Research, 2000, 98(1):65-87. DOI: 10.1023/A:1019235819716. doi: 10.1023/A:1019235819716
[7]	PU H, SONG T R, SCHONFELD P, et al. A three-dimensional distance transform for optimizing constrained mountain railway alignments[J]. Computer-Aided Civil and Infrastructure Engineering, 2019, 34(11):972-990. DOI: 10.1111/mice.12475. doi: 10.1111/mice.12475
[8]	徐杨. 考虑建设成本和运营能耗的地铁线路纵断面设计优化[D]. 北京: 北京交通大学, 2020.
[9]	SHARMA D, SINGH V, SHARMA C. GA based scheduling of FMS using roulette wheel selection process[C]// Proceedings of the International Conference on Soft Computing for Problem Solving (SocProS 2011), India, 2012:931-940. DOI: 10.1007/978-81-322-0491-6_86. doi: 10.1007/978-81-322-0491-6_86

参数	参数值
列车长度/ m	140
列车质量/ t	335.4
基本阻力/ (N·kg^-1)	2.7551+0.001v+4.29×10^-4v² (其中,v为列车运行速度,km/h)
回转质量系数	0.06

算法参数	参数值	约束参数	参数值
最大计算时间/min	30	区间最小坡长/ m	140
种群大小	200	最小夹直线长度/ m	20
迭代次数	300	区间最小坡度/ %	0.3
交叉率	0.8	区间最大坡度/ %	3
变异率	0.3

纵断面方案	能耗/(kW·h)
纵断面方案	上行方向	下行方向	合计
实际纵断面	31.0	37.4	68.3
优化纵断面	30.3	35.8	66.1
节能率/%	2.3	4.0	3.2
