压缩sCO₂储能系统动态特性仿真

姜佳晖^,¹, 王子杰², 池冉², 陈伟¹, 薛小代³, 张通³, 张学林³, 张斌^,¹^,^*

1.青岛科技大学机电工程学院,山东青岛 266061

2.中国电建集团河北省电力勘测设计研究院有限公司,河北石家庄 050000

3.清华大学电机工程与应用电子技术系,北京 100084

Study on supercritical carbon dioxide energy storage system and its operating characteristics

JIANG Jiahui^,¹, WANG Zijie², CHI Ran², CHEN Wei¹, XUE Xiaodai³, ZHANG Tong³, ZHANG Xuelin³, ZHANG Bin^,¹^,^*

1. College of Electromechanical Engineering,Qingdao University of Science & Technology,Qingdao 266061, China

2. Power China Hebei Electric Power Engineering Co., Ltd., Shijiazhuang 050000, China

3. Department of Electrical Engineering,Tsinghua University,Beijing 100084, China

通信作者: * 张斌,男,教授,研究方向为燃烧诊断技术。E-mail:zb-sh@163.com

收稿日期: 2023-09-1

基金资助:

中国电建集团河北省电力勘测设计研究院有限公司科技计划项目(DJ-ZDXM-2022-17)

Received: 2023-09-1

作者简介 About authors

姜佳晖(1999—),男,硕士研究生,研究方向为压缩二氧化碳储能E-mail:m17854203791@163.com

摘要

压缩超临界二氧化碳(sCO₂)储能作为一种新型储能方式,具有储能密度大,结构紧凑,使用寿命长,负碳排放等优点,因此,在能源储存转化等方面有着广阔的应用前景。基于质量守恒和能量守恒定律,建立了压缩sCO₂储能系统(SC-CCES)的动态数学模型,并完成了模型可靠性的验证;采用Matlab及Simulink软件实现了单级压缩和单级膨胀的SC-CCES系统动态特性仿真,设计工况下SC-CCES系统的储能效率为51.98%,储能密度为447.8 kWh/m³,其储能密度是传统压缩空气储能系统储能密度的20倍以上;分析了不同高压储罐入口压力对系统性能的影响,结果表明储能效率随高压储罐入口压力的增大而增大,储能密度则恰好相反。此研究为压缩二氧化碳储能的发展提供了基础。

关键词： 压缩超临界二氧化碳储能; 动态仿真; 能量守恒; 储能密度

Abstract

As a novel energy storage method, compressed supercritical carbon dioxide (sCO₂) energy storage offers several advantages, such as high energy storage density, compact structure, long service life, and negative carbon emissions. Therefore, it has a broad application prospect in the energy storage and conversion. In this study, a dynamic mathematical model for the compressed sCO₂ energy storage system (SC-CCES) was established based on the mass conservation and energy conservation laws and the reliability of the model was verified. Additionally, dynamic simulations of the SC-CCES system with single-stage compression and single-stage expansion were performed using Matlab/Simulink. Under the designed operating conditions, the energy storage efficiency of the SC-CCES system was found to be 51.98%, with an energy storage density of 447.8 kWh/m³. The energy storage density of the SC-CCES system was more than 20 times higher than that of a traditional compressed air energy storage system. Furthermore, the impact of different high-pressure tank inlet pressures on system performance was analyzed. The results showed that the energy storage efficiency increases with the increase of the inlet pressure of the high-pressure storage tank, while the energy storage density is exactly the opposite. This study provides a basis for the development of compressed carbon dioxide energy storage.

Keywords： compressed supercritical carbon dioxide energy storage; dynamic simulation; energy conservation; energy density

PDF (4692KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

姜佳晖, 王子杰, 池冉, 陈伟, 薛小代, 张通, 张学林, 张斌. 压缩sCO₂储能系统动态特性仿真[J]. 山东科学, 2024, 37(4): 93-104 doi:10.3976/j.issn.1002-4026.20230127

JIANG Jiahui. Study on supercritical carbon dioxide energy storage system and its operating characteristics[J]. Shandong Science, 2024, 37(4): 93-104 doi:10.3976/j.issn.1002-4026.20230127

开放科学(资源服务)标志码(OSID):

近年来世界能源需求量的增加和化石能源造成的环境污染日益严重,因此大力发展可持续能源建设,构建减碳、零碳、负碳的新式能源体系已成为我国能源建设的重要目标。如今风能和太阳能已发展为颇具规模的可再生能源发电技术。然而,风电、光电具有间歇性、波动性和随机性的特点,影响了电网的电能质量和运行稳定性^[1]。解决这一问题的有效方法便是发展储能技术。

目前,世界上能成熟应用的大规模储能技术主要是抽水储能(PHS)和压缩空气储能(CAES)两种。PHS难以摆脱地理条件的约束,且初始投资成本高,建设时间长,长期来看无法满足储能需求。而传统的CAES依赖化石燃料的补充,依然会对环境造成污染。为了解决上述问题,人们开发了绝热压缩空气储能 (A-CAES)^[2]、液态空气储能(LAES)^[3]、超临界压缩空气储能(SC-CAES)^[4]等系统,以提高储能密度和系统效率。但是,空气的临界密度较低,导致压缩空气储能的密度偏低^[5]。

sCO₂(超临界二氧化碳)具有良好的热稳定性、无毒、不燃烧,且具有更高的临界密度,因此使用sCO₂作为压缩气体储能的介质将能够大幅提升系统的储能密度。同时,压缩sCO₂储能系统实现了CO₂的资源化利用,是一种非常具有潜力的储能方式^[6]。

主流的压缩CO₂储能技术主要有跨临界CO₂系统(TC-CCES)、超临界CO₂系统(SC-CCES)和液态CO₂系统(LCES)。郝银萍^[7]针对TC-CCES系统进行了稳态性能仿真,研究了TC-CCES系统的稳态热力学特性和经济性。宋飘飘^[8]提出了一种半封闭式的SC-CAES系统,并通过仿真模拟研究了系统循环参数和循环形式对稳态循环性能的影响。Wang等^[9]提出了一种液态二氧化碳储能系统,并且研究了关键参数对系统性能的影响。LCES由于储冷设备和储冷效率的限制,尚无法实现工程应用。前期研究表明TC-CCES和SC-CCES系统具有优良的储能特性,但是,目前绝大多数的研究均是基于设计工况的稳态特性研究,鲜有关于CCES的动态特性仿真研究。

基于当前研究现状,我们建立了SC-CCES系统的动态仿真数学模型,并对数学模型进行了可靠性验证。基于动态特性仿真,研究了SC-CCES系统的瞬态运行特性,准确计算了储能系统的储能效率和能量密度,且将SC-CCES系统的储能密度与压缩空气储能系统进行了对比。

1 SC-CCES系统

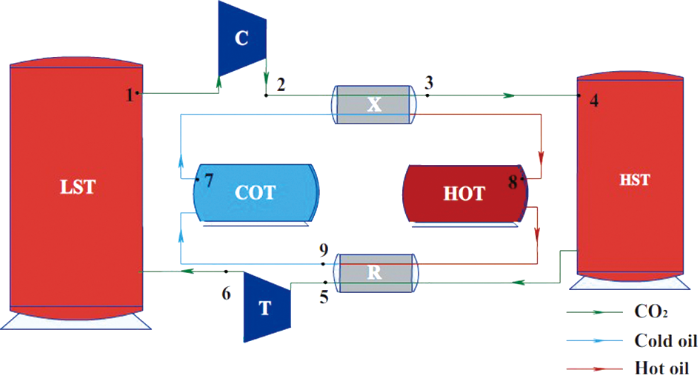

图1显示的是SC-CCES系统原理图。该系统由低压储罐(LST)、压缩机(C)、换热器(X、R)、高压储罐(HST)、汽轮机(T)、冷罐(COT)、热罐(HOT)构成。系统运行分为储能过程和释能过程。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 储能系统原理图

Fig.1 Diagram of the energy storage system

储能过程:低压储罐中的sCO₂经过由外部电源供电的压缩机压缩,得到高温高压的sCO₂,再经由换热器X降温后通入高压储罐中,换热器X中的导热油吸收热量后进入热罐中储存热量,电能转换为sCO₂的势能和导热油的热能。

释能过程:高压储罐中的sCO₂经过换热器R加热后变为高温高压的工作流体,流体进入汽轮机做功发电,sCO₂的压力温度下降,进入低压储罐中保存,势能和热能转化为电能输出,至此循环完成。

2 数学模型

2.1 模型假设及符号定义

为建立SC-CCES系统的动态数学模型,我们采用如下合理的假设:

(1)所有压缩、膨胀过程都是绝热的,压缩机的设计绝热压缩效率为0.8,汽轮机的绝热效率为0.9;

(2)忽略压缩机、储气罐、换热器等设备中的热损失;

(3)忽略换热器的热惯量,换热器工况能够快速达到稳态;

(4)压力损失与CO₂的质量流量成正比;

(5)CO₂作为实际气体处理,CO₂的物性通过调用REFProp软件参数实现。

本文所用符号及定义如表1所示。文中上标·表示相对参数,下标0表示设计参数,下标1,2,…,9表示状态点,下标oil表示导热油,下标in表示入口参数,下标out表示出口参数,下标C表示压缩机,下标T表示汽轮机。

表1 本文所用符号及定义

Table 1 Symbol and its definition

符号	定义	单位	符号	定义	单位
P	压力	MPa	Δ	参数差值
v	比体积	m³/kg	h	效率
u	比热力学能	kJ/kg	τ	时间	s
h	比焓	kJ/kg	e	压比
s	比熵	kJ/( kg·K)	ρ	密度	kg/m^-3
q_m	质量流量	kg/s	N	缩减转速	r/min
n	转速	r/min	C_p	定压比热容	kJ·kg/K
k	绝热系数		V	体积	m³
W	功率	kW	G	缩减流量	m·s·K^0.5
Q	换热量	kW	A_U	总导热系数	kJ/K
T	温度	K

新窗口打开| 下载CSV

2.2 模型建立

2.2.1 离心式压缩机

压缩机的瞬时功率W计算公式如下:

(1)

W = \frac{q_{m, C} C_{p} T ({ε_{C}}^{\frac{k - 1}{k}} - 1)}{η_{C}}

离心式压缩机的 $ε_{C}$ 、 $η_{C}$ 、 $n_{C}$ 具体计算模型如下^[10]:

(2)

{\overset{\cdot}{ε}}_{C} = c_{1} ({\overset{\cdot}{n}}_{C}) {\overset{\cdot}{G}}_{C}^{2} + c_{2} ({\overset{\cdot}{n}}_{C}) {\overset{\cdot}{G}}_{C} + c_{3} ({\overset{\cdot}{n}}_{C})

(3)

{\overset{\cdot}{η}}_{C} = [1 - c_{4} (1 - {\overset{\cdot}{n}}_{C})^{2}] ({\overset{\cdot}{n}}_{C} / {\overset{\cdot}{G}}_{C}) (2 - {\overset{\cdot}{n}}_{C} / {\overset{\cdot}{G}}_{C})

(4)

c_{1} = {\overset{\cdot}{n}}_{C} / [q (1 - m / {\overset{\cdot}{n}}_{C}) + {\overset{\cdot}{n}}_{C} ({\overset{\cdot}{n}}_{C} {- m)}^{2}]

(5)

c_{2} = (q - 2 m {\overset{\cdot}{n}}_{C}^{2}) / [q (1 - m / {\overset{\cdot}{n}}_{C}) + {\overset{\cdot}{n}}_{C} ({\overset{\cdot}{n}}_{C} {- m)}^{2}]

(6)

c_{3} = - (q m {\overset{\cdot}{n}}_{C} - m^{2} {\overset{\cdot}{n}}_{C}^{3}) / [q (1 - m / {\overset{\cdot}{n}}_{C}) + {\overset{\cdot}{n}}_{C} ({\overset{\cdot}{n}}_{C} {- m)}^{2}]

(7)

c_{4} = 0.3

(8)

{\overset{\cdot}{G}}_{C} = G_{C} / {G_{C,}}_{0}, G_{C} = (q_{m, C} \sqrt{T_{i n}}) / P_{i n}

(9)

{\overset{\cdot}{n}}_{C} = N_{C} / N_{0}, N_{C} = n_{C} / \sqrt{T_{i n}}

(10)

{\overset{\cdot}{ε}}_{C} = ε_{C} / ε_{C, 0}, {\overset{\cdot}{η}}_{C} = η_{C} / η_{C, 0}

其中, $c_{1}$ 、 $c_{2}$ 、 $c_{3}$ 、 $c_{4}$ 为中间参数;对于离心式压缩机 $c_{4}$ 设为0.3, $q$ 和 $m$ 分别为1.8。

2.2.2 储气罐模型

储气罐采用集总参数法进行动态建模,建模过程中忽略储气罐与环境之间的换热。储气罐的质量守恒和能量守恒方程如下^[11-12]:

(11)

V \frac{d ρ}{d τ} = q_{m}

(12)

V \frac{d (ρ u)}{d τ} = V ρ \frac{d u}{d τ} + V u \frac{d ρ}{d τ} = q_{m} h

。

2.2.3 汽轮机模型

根据热力学理论,汽轮机能量交换的过程为绝热过程,瞬时功率如下:

(13)

W = q_{m, T} C_{p} T η_{T} ({ε_{T}}^{\frac{k - 1}{k}} - 1)

汽轮机的 $ε$ _T、 $η$ _T、 $n_{T}$ 具体计算模型如下^[13]:

(14)

{\overset{\cdot}{G}}_{T} = \sqrt{1.4 - 0.4 {\overset{\cdot}{n}}_{T}} \sqrt{\frac{{ε_{T}}^{- 2} - 1}{{ε_{T, 0}}^{- 2} - 1}}

(15)

{\overset{\cdot}{η}}_{T} = [1 - 0.3 (1 - {\overset{\cdot}{n}}_{T})^{2}] ({\overset{\cdot}{n}}_{T} / {\overset{\cdot}{G}}_{T}) (2 - {\overset{\cdot}{n}}_{T} / {\overset{\cdot}{G}}_{T})

(16)

{\overset{\cdot}{G}}_{T} = G_{T} / G_{T, 0}, G_{T} = q_{m, T} \sqrt{T} / P_{i n}

(17)

{\overset{\cdot}{n}}_{T} = N_{T} / N_{T, 0}, N_{T} = n_{T} / \sqrt{T_{i n}}

(18)

{\overset{\cdot}{ε}}_{T} = ε_{T} / ε_{T, 0}, {\overset{\cdot}{η}}_{T} = η_{T} / η_{T, 0}

。

2.2.4 换热器模型

换热器的热惯量忽略不计,换热器处于稳定状态,以换热器X为例,其能量平衡如下^[14]:

(19)

Q_{X} = q_{m, C O_{2}} (h_{i n, C O_{2}} - h_{o u t, C O_{2}}) = q_{m, o i l, X} C_{p, o i l} (T_{o u t, o i l} - T_{i n, o i l})

上式中 $Q_{X}$ 为换热器的换热量, $Q_{X}$ 可由下式计算得出:

(20)

Q_{X} = (A_{U})_{X} (\frac{T_{i n, o i l} + T_{o u t, o i l} - T_{i n, C O_{2}} - T_{o u t, C O_{2}}}{2})

$(A_{U})_{X}$ 为换热器的总导热系数^[15],总导热系数与二氧化碳流量的关系如下:

(21)

\frac{(A_{U})_{X}}{(A_{U})_{0}} = \frac{q_{m, C O_{2}}}{q_{m, C O_{2,0}}}

。

为更好评估系统,采用以下指标来评估系统性能。

储能效率^[16]:

(22)

η_{s} = \frac{W_{T}}{W_{C}} \times 100 %

。

储能密度:

(23)

D_{s} = \frac{W_{T}}{V_{L S T} + V_{H S T}}

。

2.3 模型验证

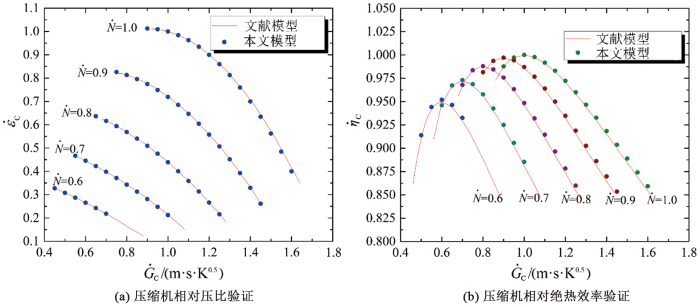

为确保所建模型的稳定性与精确度,我们针对压缩机、汽轮机、储气罐进行了模型验证。压缩机模型验证^[17]如图2所示,圆形符号表示由本文压缩机模型计算出的稳态参数,红线表示由文献[17]中稳态模型计算出的稳态参数。由图可知,研究建立的单级离心压缩机动态仿真模型得到的稳态运行特性与文献报道的数据一致,最大误差不超过0.5%。结果表明,该压缩机模型是可靠的。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 压缩机模型验证

Fig.2 Verification of the compressor model

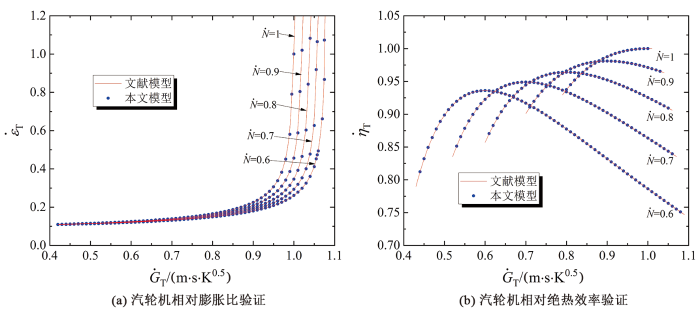

图3为汽轮机模型与文献模型^[18]的参数对比。蓝色圆圈符号表示该模型计算出的稳态参数。红线表示文献稳态参数。结果表明,我们提出的模型计算的相对膨胀比和相对缩减效率与文献模型计算的值基本相等,相对偏差不足0.1%。结果表明,该汽轮机模型是可靠的。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3 汽轮机模型验证

Fig.3 Verification of the steam turbine model

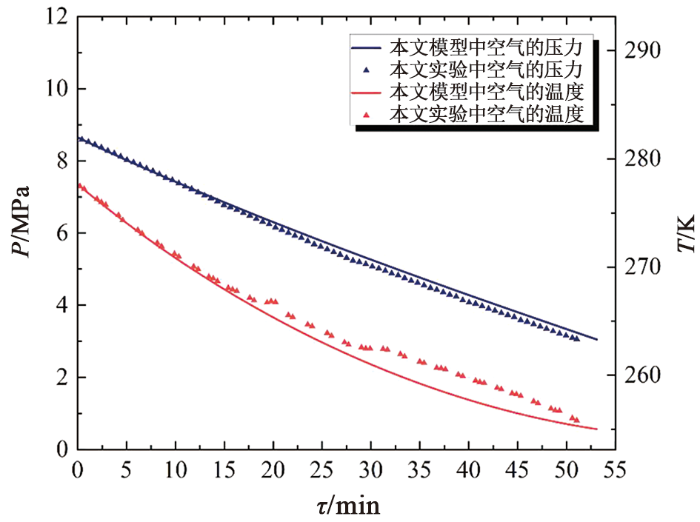

图4为储气罐动态模型与文献[19]实验的参数对比。进气放气过程仅有进出口差别,因此只对放气过程进行模型验证。蓝色和红色线分别为储气罐内空气的压力和温度的变化,三角符号为文献[19]实验所测的温度压力的变化。模拟结果与实验偏差可归因于实验过程中换热系数与环境温度的变化。结果表明,本文建立的动态储气罐模型是可靠的。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4 储气罐模型验证

Fig.4 Verification of the gas storage tank model

3 运行结果分析与讨论

3.1 设计工况

表2给出了系统模型的基本设计参数。

表2 基本模型的设计参数

Table 2 Design parameters of the basic model

组件	设计条件下的参数	数值	组件	设计条件下的参数	数值
C	质量流量/(kg·s^-1) 转速/(r·min^-1) 压比绝热效率	0.6 9 600 5 0.8	T	质量流量/(kg·s^-1) 压比绝热效率	0.6 5 0.9
X	质量流量/(kg·s^-1) 导热油的质量流量/(kg·s^-1) 总导热系数/( kJ·K^-1)	0.6 0.270 5 4.974	LST	体积/m³ 初始压力/MPa 排气最低压力/MPa	400 8.7 8
R	质量流量/(kg·s^-1) 导热油的质量流量/(kg·s^-1) 总导热系数/( kJ·K^-1)	0.6 0.554 6 15.02	HST	体积/m³ 初始压力/MPa 最大压力/MPa 压力损失/Pa	100 20 40 600

新窗口打开| 下载CSV

表3给出了设计工况下的状态点参数。状态点1~6为sCO₂的热力学状态参数,其中从状态点5和状态点6可以看出sCO₂的温度压力均下降,其比熵值不降反而略微升高,这是由于此次模拟将CO₂当作实际气体处理,所以其比熵并非为温度的单值函数。状态点7至9为导热油的状态参数。状态点7为导热油的初始状态,规定其比熵值为0,初始温度为298.15 K。导热油在运行过程中比体积变化极其微小,因此将其视为定值。

表3 设计工况下的系统状态点参数

Table 3 System state point parameters under designed conditions

状态点	P/MPa	T/K	v/(m³·kg^-1)	u/(kJ·kg^-1)	h/(kJ·kg^-1)	s/(kJ·kg^-1·K^-1)
1	7.983	312.30	0.003 51	371.3	399.3	1.647
2	40.000	432.00	0.001 71	415.8	484.2	1.686
3	40.000	318.15	0.001 06	234.8	277.3	1.130
4	40.000	336.20	0.001 14	265.1	310.6	1.231
5	20.140	377.30	0.002 15	391.7	435.0	1.657
6	8.700	319.20	0.003 43	376.8	406.6	1.662
7	0.101	298.15	0.001 25		685.7	0.000
8	0.101	383.30	0.001 25		881.6	0.578
9	0.101	328.90	0.001 25		756.5	0.226

新窗口打开| 下载CSV

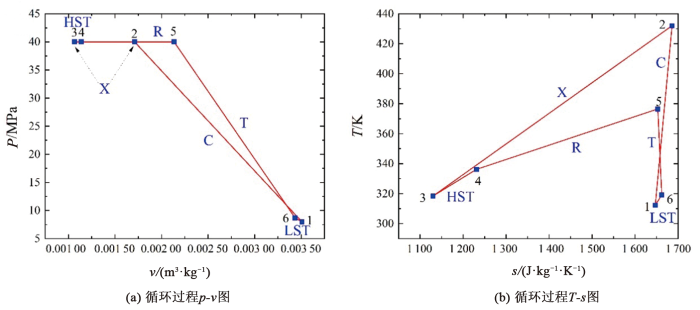

设计工况下SC-CCES系统的热力过程如图5所示。压缩储能过程中,LST中的sCO₂初始温度为318.15 K,而经过状态点1时温度降为312.3 K,这归因于sCO₂具备的内能转化为推动功,使其温度降低。之后经过压缩机压缩,sCO₂的压力升至40 MPa,温度升至432 K,压缩机输入的机械能转化为sCO₂的势能与热能,在此过程中sCO₂的比体积减小,比熵值增大。压缩完成后的sCO₂经过换热器X进行降温,由表2看出sCO₂的比焓、比熵值降低,能量通过热传导的方式传给导热油,使导热油的温度由298.15 K升至383.3 K,换热后的导热油汇入热罐,完成热能的存储。降温后的高压低温的sCO₂进入HST中储藏,储能过程完成后HST的温度升至336.2 K,这是由于sCO₂的推动功转化为内能,导致其温度升高,比焓、比熵值上升。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5 设计工况下系统的热力过程图

Fig.5 Thermal process diagram of the system under designed conditions

释能过程中,储存在HST中的sCO₂在释能过程经由换热器R加热,使其温度升高至377.3 K,比焓、比熵也随之升高。相反导热油的能量传至sCO₂使自身温度降低至328.9 K,低温状态下的导热油汇入冷罐中等待下一次循环。加温后的高温高压sCO₂进入汽轮机中做功,压力势能和热能耦合利用,产生电能供给电网。做功后的sCO₂温度降至319.2 K,压力降至8.7 MPa,比热力学能与比焓值下降,而比熵值上升,这与sCO₂的性质有关。做功后的sCO₂进入LST中储存以便下一次循环。在整个热力学过程中,二氧化碳始终保持在超临界状态。

3.2 热力学第一定律分析

表4和表5给出了设计工况下储能终了时刻和释能初始时刻的系统能量守恒。在P₄为40 MPa时压缩机输入能量为26.54 kW,换热器X输出能量为64.68 kW,sCO₂的焓差( $Δ H_{t o t a l}$ )为38.13 kW,误差在合理范围内;在P₄为20 MPa时换热器R输入能量为74.78 kW,汽轮机输出能量为13.50 kW,sCO₂的焓差( $Δ H_{t o t a l}$ )为61.28 kW,能量输入输出值相等。由此得出,所提出的动力模型在此两时刻符合热力学第一定律。

表4 P₄=40 MPa时压缩过程的能量守恒

Table 4 Energy conservation of the compression process at P₄=40 MPa

组件	能量	数值/kW
C	压缩功率W_C	26.54
X	换热量Q_X	-64.68
	焓差 $Δ H_{t o t a l}$	38.13
压缩过程的总能量	-0.01

新窗口打开| 下载CSV

表5 P₄=20 MPa时膨胀过程的能量守恒

Table 5 Energy conservation of the turbine process at P₄=20 MPa

组件	能量	数值/kW
R	换热量Q_R	74.78
T	膨胀功率W_T	-13.50
	焓差 $Δ H_{t o t a l}$	-61.28
膨胀过程的总能量	0.00

新窗口打开| 下载CSV

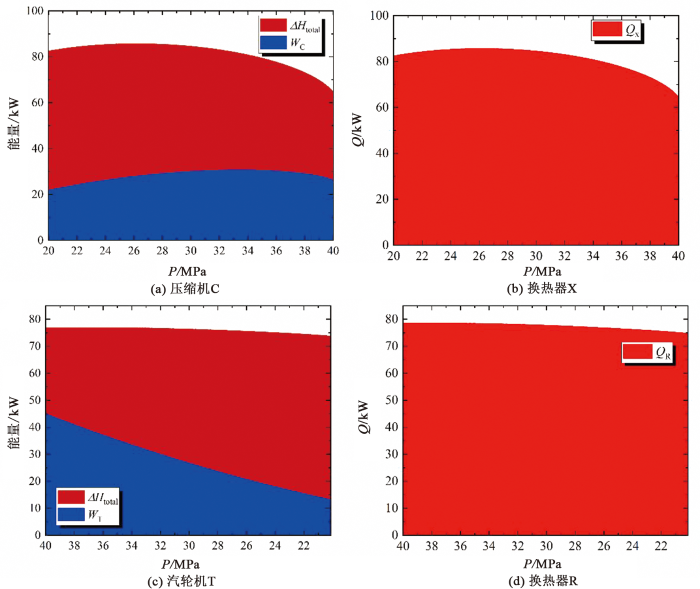

图6(a)表示系统各时刻压缩机压缩功和储能过程sCO₂焓差的变化;图6(b)表示各时刻换热器X换热量的变化;图6(c)表示各时刻汽轮机的膨胀功和释能过程sCO₂焓差的变化;图6(d)表示各时刻换热器R换热量的变化。由表4和图6可得,我们构建的系统在动态仿真过程中遵循热力学第一定律。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6 循环过程能量平衡

Fig.6 Energy conservation in cyclic processes

由图6(a)可知储能过程的 $Δ H_{t o t a l}$ 与W_C均呈现先上升后下降趋势,这是因为sCO₂焓值的变化正是由压缩机的压缩功引起的,压缩功的变化必然会导致sCO₂焓差发生相应变化。图6(a)与图6(c)对比可知:释能过程,W_T变化较W_C相对剧烈,但 $Δ H_{t o t a l}$ 变化则相对平稳,这与两过程的压力、温度变化有关,储能过程压力、温度变化较为剧烈,而释能过程则相对平缓。由图6(b)与图6(d)对比可知:储能过程Q_X呈现先升后降的趋势,而Q_R则缓慢下降,这是因为Q_X的动态特性很大程度上受压缩机的影响,且换热器X的换热温度范围较大,也会影响换热量的变化。

系统循环过程中压缩机总耗功为430.8 MJ,汽轮机做功223.9 MJ。换热器X的累计换热量为1 231 MJ,换热器R为679.4 MJ。系统在设计点运行时,储能效率为51.98%,储能密度为447.8 kWh/m³。传统压缩空气式储能的储能密度为2~20 kWh/m³^[20]。由此可见SC-CCES系统储能密度是CAES的20倍以上。

3.3 高压罐入口压力对系统性能的影响

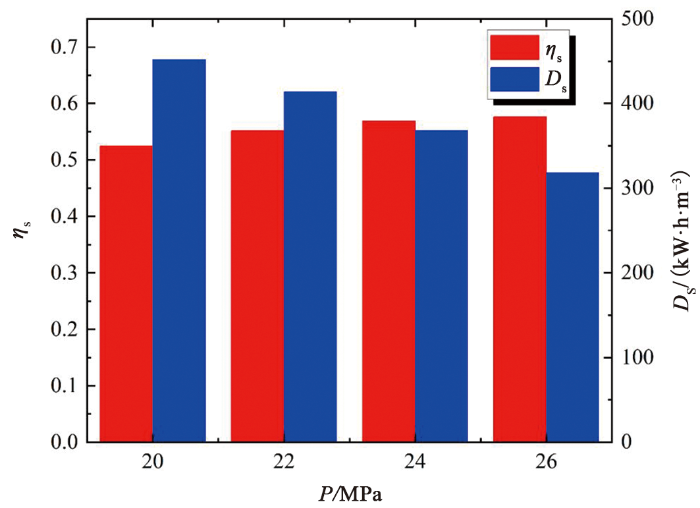

高压储罐入口压力对系统性能的影响如图7所示。随着高压储罐入口压力的升高, $η_{s}$ 逐渐升高而 $D_{s}$ 则逐渐降低。 $D_{s}$ 的降低归因于高压储罐入口压力的提高,使得储罐中储存的sCO₂质量减少,温度降低,做功能力减弱而闭式系统储气容积不变,导致 $D_{s}$ 逐渐降低。虽然汽轮机做工减少会导致 $η_{s}$ 下降,但由于高压储罐入口压力的提高导致压缩机耗功降低更为剧烈,因此系统整体 $η_{s}$ 不降反升。

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7 不同入口压力下的系统性能

Fig.7 System performance under different inlet pressures

3.4 SC-CCES系统的动态特性

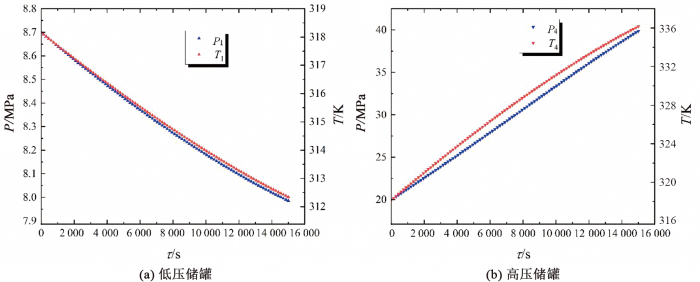

系统储能过程低高压储气罐的运行特性如图8所示。低压储罐的温度压力呈单边下降趋势,而高压储罐则正好相反。随着压缩过程的进行,低压储罐中的sCO₂经过压缩机、换热器X进入高压储罐,这导致低压储罐中的sCO₂含量逐渐减少。随着sCO₂含量的减少低压储罐中的压力从8.700 MPa降低至7.983 MPa,温度从初始的318.15 K降低至312.3 K,这是由于sCO₂的内能转化为推动功使其温度下降。相反高压储罐中的sCO₂含量逐渐增多,导致其压力从20 MPa升高到40 MPa,温度也从318.15 K升至336.2 K,但在10 000 s附近趋势变化略有减缓。这是因为在压缩过程中进入高压储罐的sCO₂的焓转化为整个储罐的sCO₂的内能,当压缩时间短,储罐内的sCO₂含量少,因此入口焓引起的温升变化较大。而随着压缩时间变长,储罐内sCO₂含量升高,入口焓引起的温升就会减慢。

图8

新窗口打开| 下载原图ZIP| 生成PPT

图8 压缩过程储气罐的运行特性

Fig.8 Operating characteristics of the compressed air storage tank

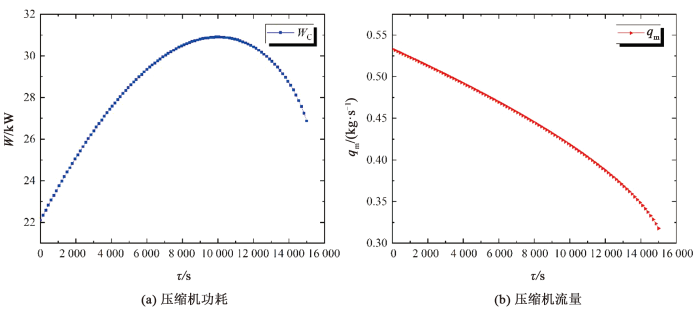

系统压缩机的运行特性如图9所示。在图9(a)中,W_C呈现先上升后下降的趋势,始末值分别为22.1 kW和26.5 kW,峰值出现在10 000 s附近,为30.9 kW。在图9(b)中 $q_{m, C}$ 呈现单边下降的趋势,起始值分别为0.53 kg/s和0.32 kg/s,在10 000 s附近开始呈现加速下降的趋势。在压缩开始时,压缩机的压比迅速上升,导致W_C的增加,而在10 000 s左右通过压缩机的 $q_{m, C}$ 呈现加速下降的趋势,从而导致W_C的下降。在此系统中压缩机的功耗前期主要受压比的影响,后期主要受 $q_{m, C}$ 的影响。

图9

新窗口打开| 下载原图ZIP| 生成PPT

图9 压缩机的运行特性

Fig.9 Operating characteristics of the compressor

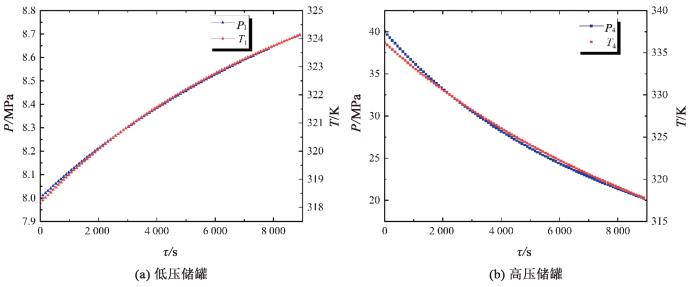

系统释能过程低高压储气罐的运行特性如图10所示。与图8给出的情况正好相反,高压储罐中的sCO₂经过换热器R、汽轮机进入低压储罐,这导致高压储罐中的sCO₂含量降低。随着sCO₂含量的降低,高压储罐中的压力从40 MPa降至20 MPa,温度从336.2 K降至317.7 K,这同样是由于sCO₂的内能转化为推动功。而低压储罐的温度和压力由于sCO₂含量的增加分别增至324.2 K和8.7 MPa。由于释能过程的时间短于储能过程,而闭式系统温度压力范围变化大致相同,所以释能过程储气罐内的变化相对剧烈。

图10

新窗口打开| 下载原图ZIP| 生成PPT

图10 膨胀过程储气罐的运行特性

Fig.10 Operating characteristics of the gas storage tank during the expansion process

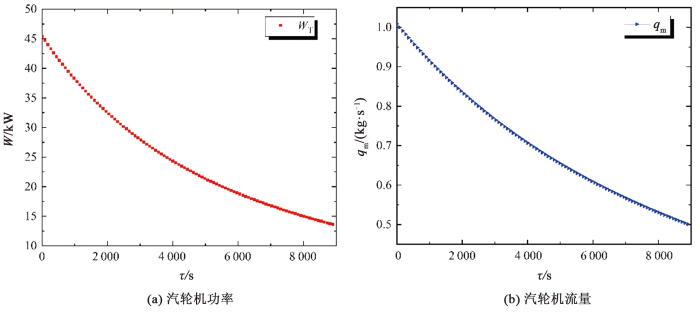

系统汽轮机的运行特性如图11所示,在图11(a)中,功率呈现单边下降的趋势,始末值分别为45.4、13.6 kW。在图11(b)中,流量的变化趋势功率相同,始末值分别为1、0.5 kg/s,二者的变化均为初始时刻较为剧烈,随着时间的推移而逐渐平缓。W_T下降归因于汽轮机 $ε_{T}$ 、 $q_{m, T}$ 下降使其偏离设计工况:释能开始时,高低压储罐压力差相对较高,汽轮机 $ε_{T}$ 为5、 $q_{m, T}$ 为1,二者较高,汽轮机功率较高;而随着时间的推移,高压储罐压力降低,低压储罐压力升高,汽轮机 $ε_{T}$ 、 $q_{m, T}$ 等降低,致使功率降低。在释能结束时,汽轮机 $ε_{T}$ 为2.3, $q_{m, T}$ 为0.5,二者数值最小,大幅偏离设计工况,使汽轮机瞬时功率最小。

图11

新窗口打开| 下载原图ZIP| 生成PPT

图11 汽轮机的运行特性

Fig.11 Operating characteristics of the steam turbine

4 结论

通过数值模拟的方法,建立了SC-CCES的动力学模型,对该模型进行了热力学第一定律的分析,并仿真获取了其动态特性,主要结论如下:

(1) SC-CCES系统在运行过程中符合热力学第一定律。换热器是能量输入、输出最大的部件且Q_X变化较Q_R而言更为剧烈,Q_X的变化受压缩机影响较大。

(2) 设计工况下SC-CCES系统储能效率为51.98%,储能密度为447.8 kWh/m³,该系统储能密度是传统CAES的20倍以上。随着高压储罐入口压力的提高,系统储能效率逐渐升高,储能密度逐渐下降,二者呈相反趋势。

(3) 储能过程中W_C呈先升后降趋势,压缩机流量 $q_{m, C}$ 呈单边下降趋势。储能前期由于压缩机压比逐渐增大,W_C随其增大,在10 000 s附近达到峰值。后期由于 $q_{m, C}$ 的下降使W_C加速下降。释能过程中W_T与 $q_{m, T}$ 均呈单边下降趋势。释能初始时,高压储罐压力大,膨胀比高,致使汽轮机W_T高。而随着时间的推移,高压储罐中的压力、汽轮机膨胀比、 $q_{m, T}$ 等降低使W_T降低。
