快速硫化型丁腈橡胶的制备及性能研究

doi:10.3976/j.issn.1002-4026.20240135

山东科学

• 新材料 •

快速硫化型丁腈橡胶的制备及性能研究

李昱彤¹^，2，陈东平³，李铁柱³，王福善^3*，李琳¹，王辉^1*

1 青岛科技大学高分子科学与工程学院，山东青岛 266042；2 上海未蓝工业技术有限公司，上海 201802；3 中国石油兰州石化公司，甘肃兰州 730060

收稿日期:2024-11-15 接受日期:2024-12-16 出版日期:2025-09-02 上线日期:2025-09-02
通信作者: 王福善,王辉 E-mail:wfshan@petrochina.com.cn/hwang@qust.edu.cn
作者简介:李昱彤（2000-），女，硕士研究生，研究方向为快速硫化型丁腈橡胶的制备及性能研究。
基金资助:
国家自然科学基金项目（51603111、5170311）；山东省自然科学基金面上项目（ZR2021ME107）；中国博士后科学基金项目（2022M721903、2021M700553、2020M672014）；赵氏建新集团有限公司博士后项目

Research on preparation and mechanical properties of rapidly vulcanized nitrile rubber

LI Yutong¹^，2,CHEN Dongping³, LI Tiezhu³, WANG Fushan^3*, LI Lin¹,WANG Hui^1*

1.College of Polymer Science and Engineering, Qingdao University of Science and Technology, Qingdao 266042, China; 2. Shanghai Weilan Industrial Technology Co., Ltd, Shanghai 201802, China; 3.PetroChina Lanzhou Petrochemical Company, Lanzhou 730060, China

Received:2024-11-15 Accepted:2024-12-16 Online:2025-09-02 Published:2025-09-02
Contact: WANG Fushan,WANG Hui E-mail:wfshan@petrochina.com.cn/hwang@qust.edu.cn

摘要/Abstract

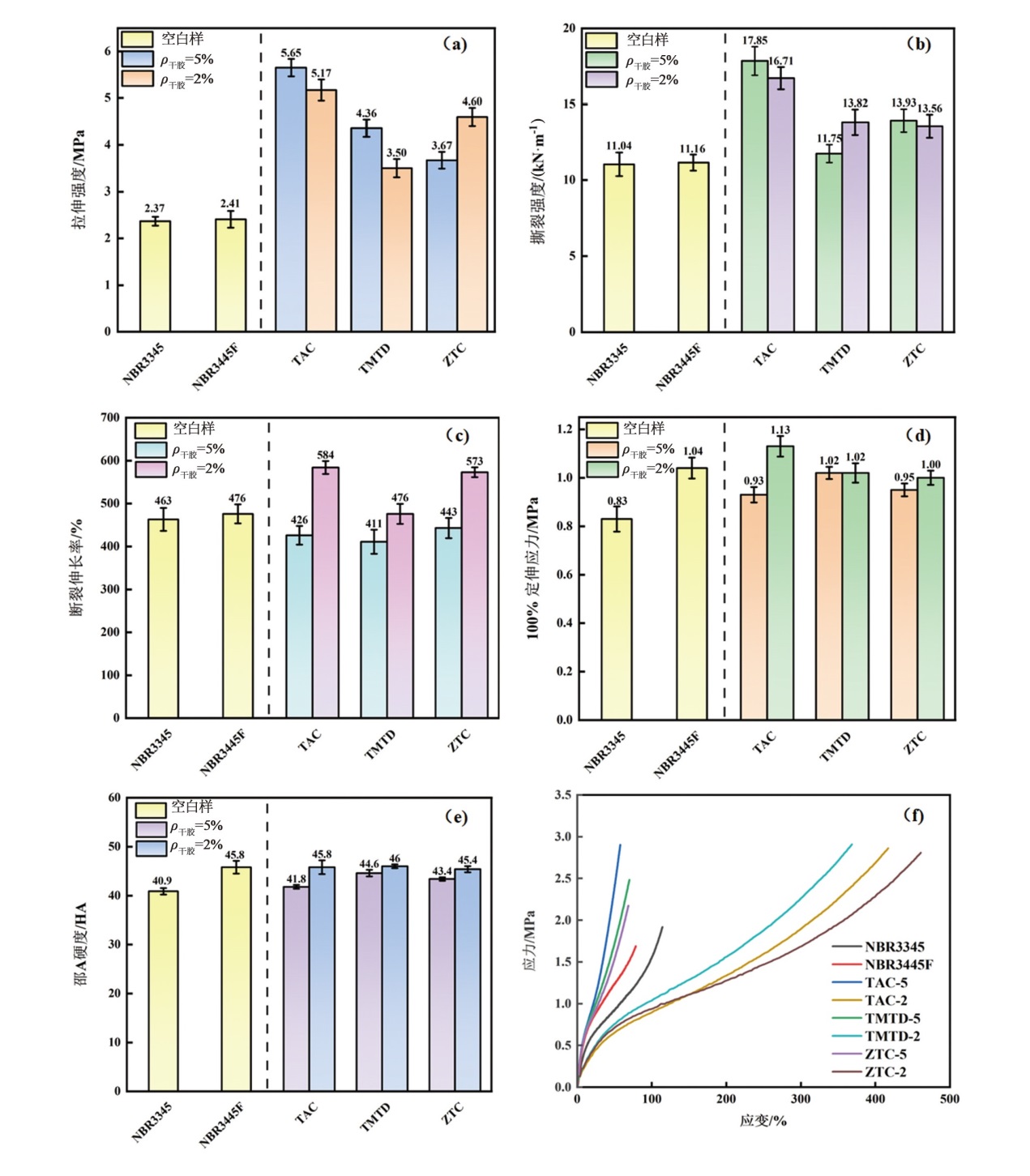

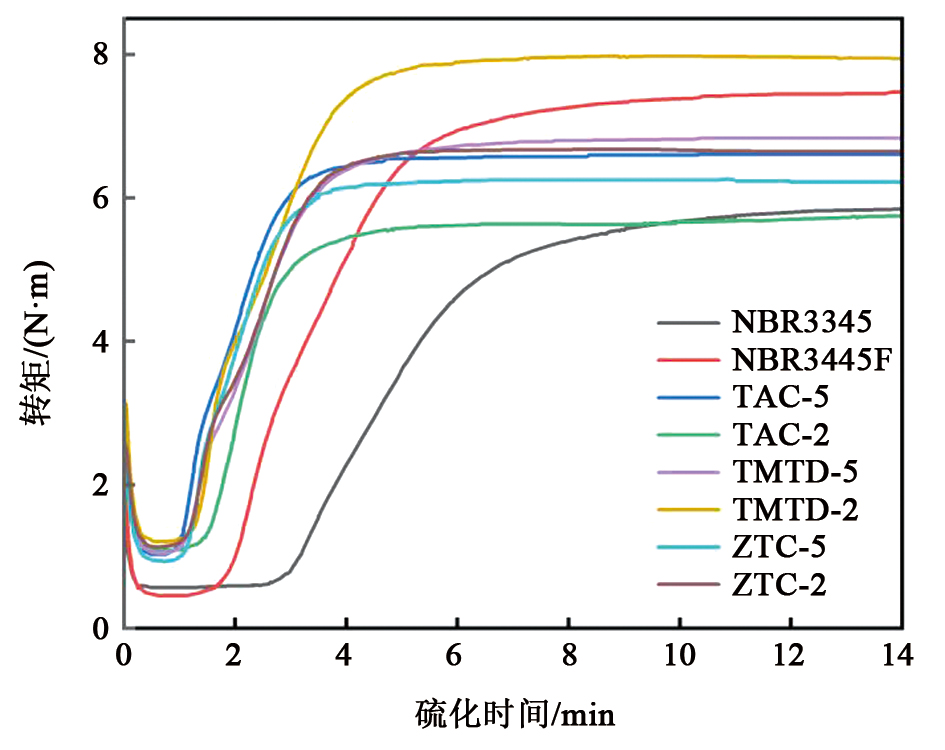

摘要： 采用湿法混炼的工艺，将三烷基氯化铵（TAC）、二硫化四甲基秋兰姆（TMTD）和二苄基二硫代氨基甲酸锌（ZTC）这三种促进剂分别填充于丁腈胶乳中，以此改善填料的分散性。将促进剂加入廉价易得的丁腈胶乳中经过混合、絮凝、洗涤、干燥得到丁腈橡胶（NBR），以快速硫化型丁腈橡胶NBR3445F和NBR3345的性能作为参照标准，制备了一种新型的快速硫化型NBR，并研究了不同种类及用量的促进剂对NBR硫化特性、力学性能及微观结构的影响。结果表明：相较于快速硫化型NBR，添加2份TAC的NBR（TAC-2）硫化速度加快了4.7 s，拉伸强度提升了138%，撕裂强度提高了59%，其综合性能也明显优于其他两种促进剂ZTC和TMTD，以上结果与扫描电子显微镜（SEM）图像所呈现的微观结构特征吻合较好。基于在确保较快硫化速度与安全加工性能的前提下，选择性能较优异的促进剂TAC来制备快速硫化型NBR，为相关材料的制备提供了技术路径与实验依据。

关键词: 快速硫化, 湿法混炼, 促进剂, 丁腈胶乳, 丁腈橡胶（NBR）

Abstract: Herein, a wet-mixing process was used to improve the dispersion of fillers in nitrile latex by incorporating three types of accelerators: trialkyl chlorides (TACs), tetramethylthiuram disulfide (TMTD), and zinc dibenzyldithiocarbamate (ZTC). These accelerators were added to cost-effective and readily available nitrile latex, followed by mixing, coagulation, washing, and drying to obtain nitrile rubber nitrile butadiene rubber (NBR). A novel rapidly-vulcanized NBR was developed using the properties of NBR3445F and NBR3345 as reference standards, and the effects of different types and dosages of accelerators on the vulcanization characteristics, mechanical properties, and microstructure of the developed NBR were studied. Results showed that compared with conventional rapidly vulcanized NBR, the developed NBR with 2 parts of accelerator TAC (TAC-2) exhibited 4.7 higher vulcanization speed, a 138% higher tensile strength, and 59% higher tear strength. This NBR also exhibited substantially higher overall performance than NBRs with the other two accelerators, ZTC and TMTD. These findings were well aligned with the microstructural characteristics observed in scanning electron microscopy image. Based on the premise of ensuring rapid vulcanization speed and safe processing performance, TAC, an accelerator with better performance, can be selected to manufacture a rapidly vulcanized NBR, providing a technical path and an experimental basis for the development of related materials.

Key words: rapid vulcanization, wet mixing, accelerator, butadiene nitrile latex, nitrile rubber(NBR)

中图分类号:

TQ333.7

李昱彤, 陈东平, 李铁柱, 王福善, 李琳, 王辉 . 快速硫化型丁腈橡胶的制备及性能研究[J]. 山东科学, 0, (): 1-.

LI Yutong, CHEN Dongping, LI Tiezhu, WANG Fushan, LI Lin, WANG Hui. Research on preparation and mechanical properties of rapidly vulcanized nitrile rubber [J]. Shandong Science, 0, (): 1-.

参考文献

[1] THOMAS S P, MATHEW E J, MARYKUTTY C V. Nanomodified fillers in chloroprene-rubber-compatibilized natural rubber/acrylonitrile–butadiene rubber blends[J]. Journal of Applied Polymer Science, 2012, 124(5): 4259-4267. DOI: 10.1002/app.35406.

[2] SAFIAH A N A, FARISHA A F, HAKIM S A, et al. Effect of degradation by temperature onto nitrile rubber elastomer mechanical properties[J]. Materials Today: Proceedings, 2022, 48(P6): 1941-1946.

[3] 邓力. 高温快速硫化丁腈橡胶物理性能的研究[D]. 上海: 上海工程技术大学, 2012.

[4] 付含琦,吴宇,赵洪国,等.快速硫化丁腈橡胶制备方法研究[J]. 广东化工, 2017, 44(10): 52-53.

[5] 王兴刚, 齐永新, 彭仁苹, 等. 我国丁腈橡胶产业发展现状及未来发展趋势[J]. 高分子通报, 2016(4): 1-16. DOI: 10.14028/j.cnki.1003-3726.2016.04.001.

[6] 张建国, 邢立江, 郭灵, 等. 快速硫化型丁腈橡胶的特征行为[J]. 弹性体, 2021, 31(1): 38-42. DOI: 10.16665/j.cnki.issn1005-3174.2021.01.008.

[7] 刘苏苏, 王辉, 蒋兴旺, 等. 湿法混炼丁腈橡胶/高岭土复合材料的流变特性和力学性能[J]. 弹性体, 2023, 33(1): 35-39. DOI: 10.16665/j.cnki.issn1005-3174.2023.01.009.

[8] 孙泉, 曹仁伟, 韩冬礼, 等. 橡胶湿法混炼技术研究进展[J]. 橡胶工业, 2020, 67(12): 942-948.

[9] 张晓光, 毛诗元, 李岩, 等. 碳纳米管/炭黑复配对天然橡胶湿法混炼共沉胶性能的影响[J]. 高分子材料科学与工程, 2020, 36(7): 39-45. DOI: 10.16865/j.cnki.1000-7555.2020.0168.

[10] 孙国华, 李辉, 李斌. 湿法混炼橡胶新材料工艺技术优势与研究进程[J]. 橡塑技术与装备, 2017, 43(6): 17-19. DOI: 10.13520/j.cnki.rpte.2017.06.004.

[11] PALATY S, JOSEPH R. Studies on xanthate–zinc diethyl dithiocarbamate accelerator combination in natural rubber[J]. Plastics, Rubber and Composites, 2001, 30(6): 270-274. DOI: 10.1179/146580101101541697.

[12] 胡元, 钟宏, 王帅, 等. 二硫代氨基甲酸盐(酯)的合成方法及应用进展[J]. 应用化工, 2013, 42(2): 360-362. DOI: 10.16581/j.cnki.issn1671-3206.2013.02.024.

[13] KIM D Y, PARK J W, LEE D Y, et al. Correlation between the crosslink characteristics and mechanical properties of natural rubber compound via accelerators and reinforcement[J]. Polymers, 2020, 12(9): 2020. DOI: 10.3390/polym12092020.

[14] LI J H, LU X, BAI Q, et al. Investigation on metal coordination crosslinking nitrile butadiene rubber induced by the synergistic effect between tetramethylthiuram disulfide and cupric sulfate[J]. Soft Materials, 2022, 20(4): 414-427. DOI: 10.1080/1539445X.2022.2054822.

[15] 蔡善同, 李秀贞, 唐文芝. 防焦剂MTP和CTP在秋兰姆无硫硫化体系中防焦机理的探讨[J]. 特种橡胶制品, 1979(1): 28-35.

[16] GOBBI V G, DA SILVA T G, SANTOS CUNHA M, et al. Comparative study among TMTD, TBzTD, and ZBEC accelerators in isobutylene-isoprene elastomer vulcanization[J]. Journal of Applied Polymer Science, 2020, 137(33): 48965. DOI: 10.1002/app.48965.

[17] ALAM M N, KUMAR V, POTIYARAJ P, et al. Synergistic activities of binary accelerators in presence of magnesium oxide as a cure activator in the vulcanization of natural rubber[J]. Journal of Elastomers & Plastics, 2022, 54(1): 123-144. DOI: 10.1177/00952443211020794.

[18] GE J L, HOU X Y, LIU L, et al. Comprehensive identification and ubiquitous occurrence of eight classes of rubber-derived vulcanization accelerators in urban dusts[J]. Environmental Science & Technology, 2024, 58(11): 5117-5128. DOI: 10.1021/acs.est.3c09920.

[19] 王茹林, 李秋小, 蒋素萍. 长链烷基醇醚三甲基氯化铵的制备[J]. 日用化学工业, 1995, 25(2): ■-■.

[20] 中国石油和化学工业协会. 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分:邵氏硬度计法: GB/T 531.1—2008[S]. 北京: 中国标准出版社, 2008.

[21] 中国石油和化学工业协会. 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定:GB/T 528—2009[S]. 北京: 中国标准出版社, 2009.

[22] 国家质量监督检验检疫总局, 中国国家标准化管理委员会. 硫化橡胶或热塑性橡胶:撕裂强度的测定（裤形、直角形和新月形试样）:GB/T 5292008[S]. 北京: 中国标准出版社,2008.

[23] 国家质量监督检验检疫总局, 中国国家标准化管理委员会. 橡胶用无转子硫化仪测定硫化特性:GB/T 16584—1996[S]. 北京: 中国标准出版社,1996.

[24] 国家质量监督检验检疫总局, 中国国家标准化管理委员会. 未硫化橡胶用圆盘剪切黏度计进行测定第1部分:门尼黏度的测定:GB/T 1232.12016. 北京:中国标准出版社,2016.

[25]国家质量监督检验检疫总局, 中国国家标准化管理委员会. 微米级长度的扫描电镜测量方法通则:GB/T 16594-2008. 北京:中国标准出版社,2008.

[26] 王忠超. 丁腈橡胶性能影响因素研究[D]. 兰州: 西北师范大学, 2012.

[27] 杨宏伟, 易玉琼, 张野, 等. 环保型促进剂ZBEC-70在EPDM汽车密封条胶料中的应用[J]. 中国橡胶, 2020, 36(4): 43-46.

[28] 徐治松. 橡胶硫化促进剂选配技术[J]. 橡胶科技, 2023, 21(5): 226-231.

[29] 蒋利辉, 张冰华, 张朋飞, 等. 次磺酰胺促进剂对丁腈橡胶性能的影响[J]. 化学研究, 2024, 35(5): 438-442. DOI: 10.14002/j.hxya.2024.05.008.

[30] 郭大双, 姚彬彬, 魏玉函, 等. 湿法混炼芳纶短纤维/丁腈橡胶复合材料的性能研究[J]. 橡胶工业, 2020, 67(9): 683-686. DOI: 10.12136/j.issn.1000-890X.2020.09.0683.

[31] 付含琦, 吴宇, 赵洪国, 等. 快速硫化丁腈橡胶制备方法研究[J]. 广东化工, 2017, 44(10): 52-53. DOI: 10.3969/j.issn.1007-1865.2017.10.024.

[32] 胡又牧. 橡胶胶乳加工行为的特点[J]. 合成橡胶工业, 1988, 11(5): 417-422.

[33] 艾罡. 环保硫化体系对天然胶乳硫化及其性能的影响[J]. 橡塑技术与装备, 2020, 46(3): 41-47. DOI: 10.13520/j.cnki.rpte.2020.03.008.

[34] MAYASARI H E, SETYORINI I, YUNIARI A. The blending of EPDM/NR with maleic anhydride as compatibilizer: Comparing the effect of accelerators on cure characteristic and mechanical properties[J]. Indonesian Journal of Chemistry, 2019, 19(1): 106. DOI: 10.22146/ijc.27730.

快速硫化型丁腈橡胶的制备及性能研究

Research on preparation and mechanical properties of rapidly vulcanized nitrile rubber

PDF (PC)

赞

可视化

摘要/Abstract

引用本文

使用本文

参考文献

相关文章 0

Metrics

本文评价

推荐阅读 0
