规则驱动的联锁系统自动测试研究与实现

doi:10.3976/j.issn.1002-4026.2022.05.012

摘要/Abstract

摘要：

计算机联锁系统是轨道交通系统中对安全性和可靠性要求极高的关键子系统,长期以来,联锁系统测试存在数据量大和测试难以全覆盖的问题。针对该问题,提出一种规则驱动的自动测试平台,首次把专家经验融入到自动测试中,可以基于规则自动生成测试脚本并自动执行,用例可全覆盖被测试设备,从而对数据进行完备测试。将该平台应用到某地铁正线和车辆段联锁系统中,测试结果表明,该平台特别适用于中型和大型站场测试,并且极易拓展到其他安全系统的测试中。

关键词: 联锁系统, 规则驱动, 自动测试

Abstract:

Computer interlocking system is a key subsystem of railway transportation system that requires high safety and reliability. For a long time, fully covering the test of railway signal interlocking system was difficult because of the large amount of data. This paper focuses the research and development on a rule-driven automated platform that integrates expert experience into automatic testing and can generate test scripts based on rules to cover all signal devices. It canalso protract track map and perform scripts in a single batch. Test results against an interlocking system of a special line show that the platform is especially suitable for medium- and large-scale station testing, and can be easily extended to the testing of other security systems.

Key words: interlocking system, rules driver, automatic testing

中图分类号:

U284.3

胡甜. 规则驱动的联锁系统自动测试研究与实现[J]. 山东科学, 2022, 35(5): 97-103.

HU Tian. Research and development on rulers driver automation for railway signaling interlocking system[J]. Shandong Science, 2022, 35(5): 97-103.

图/表 10

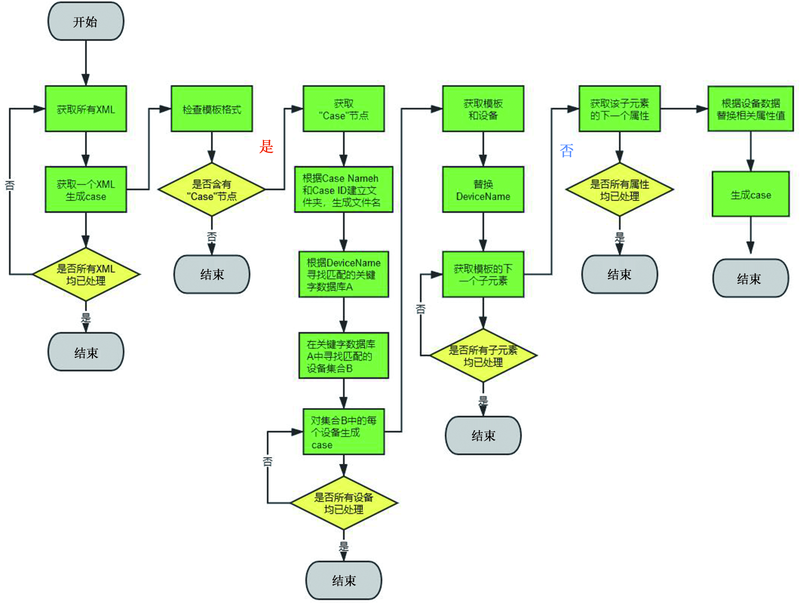

图1

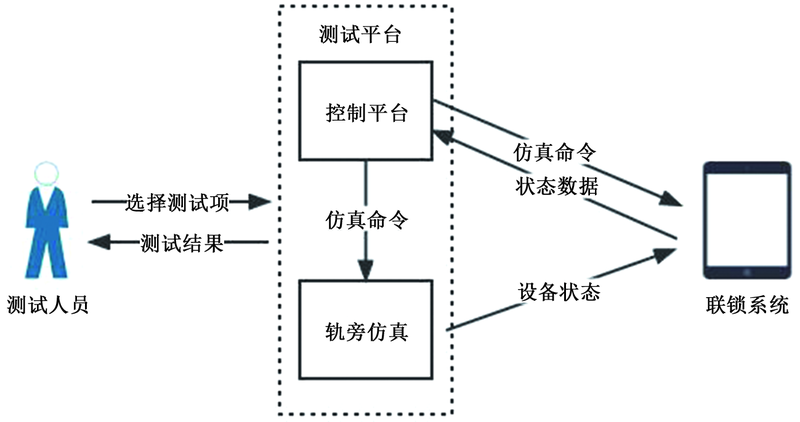

图2

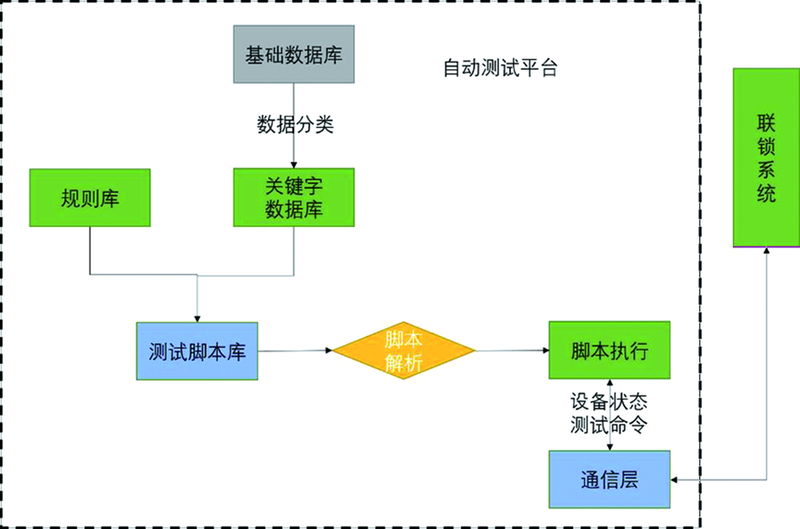

图3

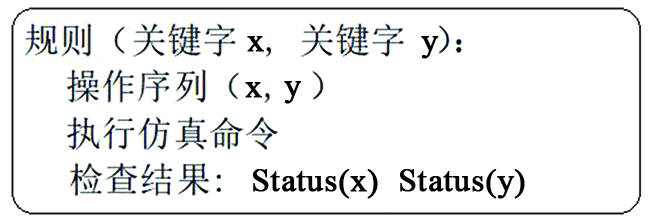

图4

图5

表1

图6

表2

表3

表4

规则参数名	规则参数值
ID	AITT_08_01_04
设备关键字	CallOnRouteName, FlankRouteName
操作序列1	TrainRouteSet(CallOnRouteName, FlankRouteName)
操作序列2	RouteCancel(CallOnRouteName)
操作序列3	CallOnRouteInit(CallOnRouteName, FlankRouteName)
操作序列4	CallOnRouteConfirm(CallOnRouteName, FlankRouteName)
操作序列5	RouteRelease(CallOnRouteName)

条件	结果
含道岔=是,进路类型=列车进路	含道岔的列车进路
含道岔=否,进路类型=列车进路	不含道岔的列车进路
含道岔=是,进路类型=调车进路	含道岔的调车进路
含道岔=否,进路类型=列车进路	不含道岔的列车进路
含道岔=是,进路类型=引导进路	含道岔的引导进路
含道岔=否,进路类型=引导进路	不含道岔的引导进路
区段个数=1	单区段进路
区段个数>1	多区段进路
含防护进路=是,主体进路=是	含防护进路的主体进路
含防护进路=否,主体进路=是	不含防护进路的主体进路

主体进路	进路内区段	始端信号机	开放灯色	主体进路	进路内区段	始端信号机	开放灯色
S1501-S1505	GC1501	S1501	CallOn	X1503-PS5	GC1501	X1503	CallOn
S1501-S1505	G1503	S1501	CallOn	X1503-PS5	GC1502	X1503	CallOn
S1502-S1508	GC1502	S1502	CallOn	X1503-PS5	G1502	X1503	CallOn
S1502-S1508	GC1504	S1502	CallOn	X1504-PS5	GC1504	X1504	CallOn
S1502-S1508	G1504	S1502	CallOn	X1504-PS5	GC1502	X1504	CallOn
S1502-S1505	GC1502	S1502	CallOn	X1504-PS5	G1502	X1504	CallOn
S1502-S1505	GC1501	S1502	CallOn	X1504-PS5	GC1504	X1506	CallOn
S1502-S1505	G1503	S1502	CallOn	X1506-PS5	GC1502	X1506	CallOn
X1503-X1401	GC1501	X1503	CallOn	X1506-PS5	G1502	X1506	CallOn
X1503-X1401	G1501	X1503	CallOn
X1503-X1401	G1405	X1503	CallOn

Case ID	CallOnRouteName	RouteInnerBlockName	BeginSignalName
AITT_08_01_04_01_001	S1501-S1505	GC1501	S1501
AITT_08_01_04_01_002	S1501-S1505	G1503	S1501
AITT_08_01_04_01_003	S1502-S1508	GC1502	S1502
AITT_08_01_04_01_004	S1502-S1508	GC1504	S1502
AITT_08_01_04_01_005	S1502-S1508	G1504	S1502
AITT_08_01_04_01_006	S1502-S1505	GC1502	S1502
AITT_08_01_04_01_007	S1502-S1505	GC1501	S1502
AITT_08_01_04_01_008	S1502-S1505	G1503	S1502
AITT_08_01_04_01_009	X1503-X1401	GC1501	X1503
AITT_08_01_04_01_010	X1503-X1401	G1501	X1503
AITT_08_01_04_01_011	X1503-X1401	G1405	X1503
AITT_08_01_04_01_012	X1503-PS5	GC1501	X1503
AITT_08_01_04_01_013	X1503-PS5	GC1502	X1503
AITT_08_01_04_01_014	X1503-PS5	G1502	X1503
AITT_08_01_04_01_015	X1504-PS5	GC1504	X1504
AITT_08_01_04_01_016	X1504-PS5	GC1502	X1504
AITT_08_01_04_01_017	X1504-PS5	G1502	X1504
AITT_08_01_04_01_018	X1504-PS5	GC1504	X1506
AITT_08_01_04_01_019	X1506-PS5	GC1502	X1506
AITT_08_01_04_01_020	X1506-PS5	G1502	X1506

[1]	李文涛. 计算机联锁系统自动测试系统研究[J]. 铁路通信信号工程技术, 2021, 18(1): 1-5. DOI: 10.3969/j.issn.1673-4440.2021.01.001. doi: 10.3969/j.issn.1673-4440.2021.01.001
[2]	王拓. 基于搜索的新型列控系统车载联锁软件功能和时间性能测试研究[D]. 北京: 北京交通大学, 2020.
[3]	刘伟, 石成. 铁路列控安全信息监督仿真测试平台研究[J]. 中国铁路, 2021(6): 141-146. DOI: 10.19549/j.issn.1001-683x.2021.06.141. doi: 10.19549/j.issn.1001-683x.2021.06.141
[4]	姚佳瑜. 软件测试自动化中的脚本技术分析[J]. 中国新通信, 2018, 20(8): 165-166. DOI: 10.3969/j.issn.1673-4866.2018.08.125. doi: 10.3969/j.issn.1673-4866.2018.08.125
[5]	洪玲娇, 李卫娟. 计算机联锁与TCC接口自动化测试的研究和设计[J]. 铁路通信信号工程技术, 2021, 18(10): 24-29. DOI: 10.3969/j.issn.1673-4440.2021.10.006. doi: 10.3969/j.issn.1673-4440.2021.10.006
[6]	徐曼, 季志均. iLOCK型计算机联锁系统的自动化测试设计[J]. 电子世界, 2021(8): 200-201. DOI: 10.19353/j.cnki.dzsj.2021.08.087. doi: 10.19353/j.cnki.dzsj.2021.08.087
[7]	苏丽芳. 软件测试自动化技术的应用分析[J]. 中国高新技术企业, 2017(9): 48-49. DOI: 10.13535/j.cnki.11-4406/n.2017.09.024. doi: 10.13535/j.cnki.11-4406/n.2017.09.024
[8]	王琦. 铁路信号联锁软件测试用例生成方法研究[D]. 北京: 北京交通大学, 2016.
[9]	闵锐. 联锁软件进路控制功能自动测试方法研究[D]. 北京: 北京交通大学, 2018.
[10]	王培. 铁路计算机联锁系统仿真测试平台的研究[J]. 机车电传动, 2019(3): 148-150. DOI: 10.13890/j.issn.1000-128x.2019.03.120. doi: 10.13890/j.issn.1000-128x.2019.03.120
