EKS纤维与腈纶纤维的结构及性能对比研究

doi:10.3976/j.issn.1002-4026.2023.03.009

山东科学 ›› 2023, Vol. 36 ›› Issue (3): 69-77.doi: 10.3976/j.issn.1002-4026.2023.03.009

EKS纤维与腈纶纤维的结构及性能对比研究

谢冰冰¹(), 冯隆隆¹, 张瑞云¹^,²^,^*(), 方斌³, 伍枝平⁴

1.东华大学纺织学院纺织面料技术教育部重点实验室,上海 201620
2.上海市纺织智能制造与工程一带一路国际联合实验室,上海 201620
3.绍兴禾素时代抗菌材料科技有限公司,浙江绍兴 312000
4.杭州天晨新材料科技有限公司,浙江杭州 311200

收稿日期:2022-09-06 出版日期:2023-06-20 发布日期:2023-06-07
通信作者: * 张瑞云,女,教授,研究方向为新型纤维面料设计与开发、纺织 CAD 技术等。Tel: 15221999857,E-mail: ryzhang@dhu.edu.cn
作者简介:谢冰冰(1998—),女,硕士研究生,研究方向为吸湿匀缓发热面料开发。E-mail:xiebing49@163.com
基金资助:
上海市科学技术委员会科技创新行动计划“一带一路”国际合作项目(21130750100)

Comparison of structure and properties of EKS and acrylic fibers

XIE Bingbing¹(), FENG Longlong¹, ZHANG Ruiyun¹^,²^,^*(), FANG Bin³, WU Zhiping⁴

1. Key Laboratory of Textile Fabric Technology,Ministry of Education,College of Textiles,Donghua University,Shanghai 201620, China
2. Shanghai Belt and Road Joint Laboratory of Textile Intelligent Manufacturing, Shanghai 201620, China
3. Shaoxing Bioserica Era Antibacterial Material Technology Co.,Ltd., Shaoxing 312000, China
4. Hangzhou Tianchen Advanced Material Technology Co., Ltd., Hangzhou 311200, China

Received:2022-09-06 Online:2023-06-20 Published:2023-06-07

摘要/Abstract

摘要：

EKS纤维是一种具有显著吸湿发热性能的亚丙烯酸盐系纤维。对比了EKS纤维和腈纶纤维的表面形态,测试与分析了两种纤维的力学性能、摩擦性能、比电阻、卷曲性能、吸放湿性能及吸湿发热性能。结果表明,相比于腈纶纤维,EKS纤维横截面为圆形,纵向结构粗糙,具有断裂强度、摩擦系数、比电阻和卷曲率小,线密度、断裂伸长率和回潮率大等特点。EKS纤维的吸、放湿速率随时间呈指数形式衰减,纤维的初始吸、放湿速率分别为0.39% min^-1、8.94% min^-1,达到吸、放湿平衡所用时间比腈纶纤维长。EKS纤维具有较好的吸湿发热性,吸湿发热最高升温值为8.2 ℃,比腈纶纤维高4.7 ℃。

关键词: EKS纤维, 腈纶纤维, 形态结构, 性能测试, 吸湿发热, 吸放湿性能

Abstract:

EKS fiber is a subacrylate fiber with significant hygroscopic-heating properties. In this study, the surface morphologies of EKS and acrylic fibers were compared, and their mechanical properties, friction properties, specific resistance, curling properties, moisture absorption and liberation properties, and hygroscopic-heating properties were tested and analyzed. The results showed that compared with the acrylic fiber, the EKS fiber featured a circular cross section and rough longitudinal structure as well as low breaking strength, friction coefficient, specific resistance and curl rate; moreover, it featured a high linear density, elongation at break, and moisture recovery rate. With the initial absorption rate and liberation rate being 0.39% min^-1 and 8.94% min^-1, respectively, the moisture absorption and liberation rates of the EKS fiber decreased exponentially with time, and the time required to achieve the absorption and liberation balance was longer than that for the acrylic fiber. The EKS fiber exhibited good hygroscopic-heating properties with a maximum hygroscopic-heating value of 8.2 ℃, which was 4.7 ℃ higher than that for the acrylic fiber.

Key words: EKS fiber, acrylic fiber, morphological structure, performance testing, hygroscopic-heating, moisture absorption and liberation properties

中图分类号:

TS102.5

谢冰冰, 冯隆隆, 张瑞云, 方斌, 伍枝平. EKS纤维与腈纶纤维的结构及性能对比研究[J]. 山东科学, 2023, 36(3): 69-77.

XIE Bingbing, FENG Longlong, ZHANG Ruiyun, FANG Bin, WU Zhiping. Comparison of structure and properties of EKS and acrylic fibers[J]. Shandong Science, 2023, 36(3): 69-77.

图/表 10

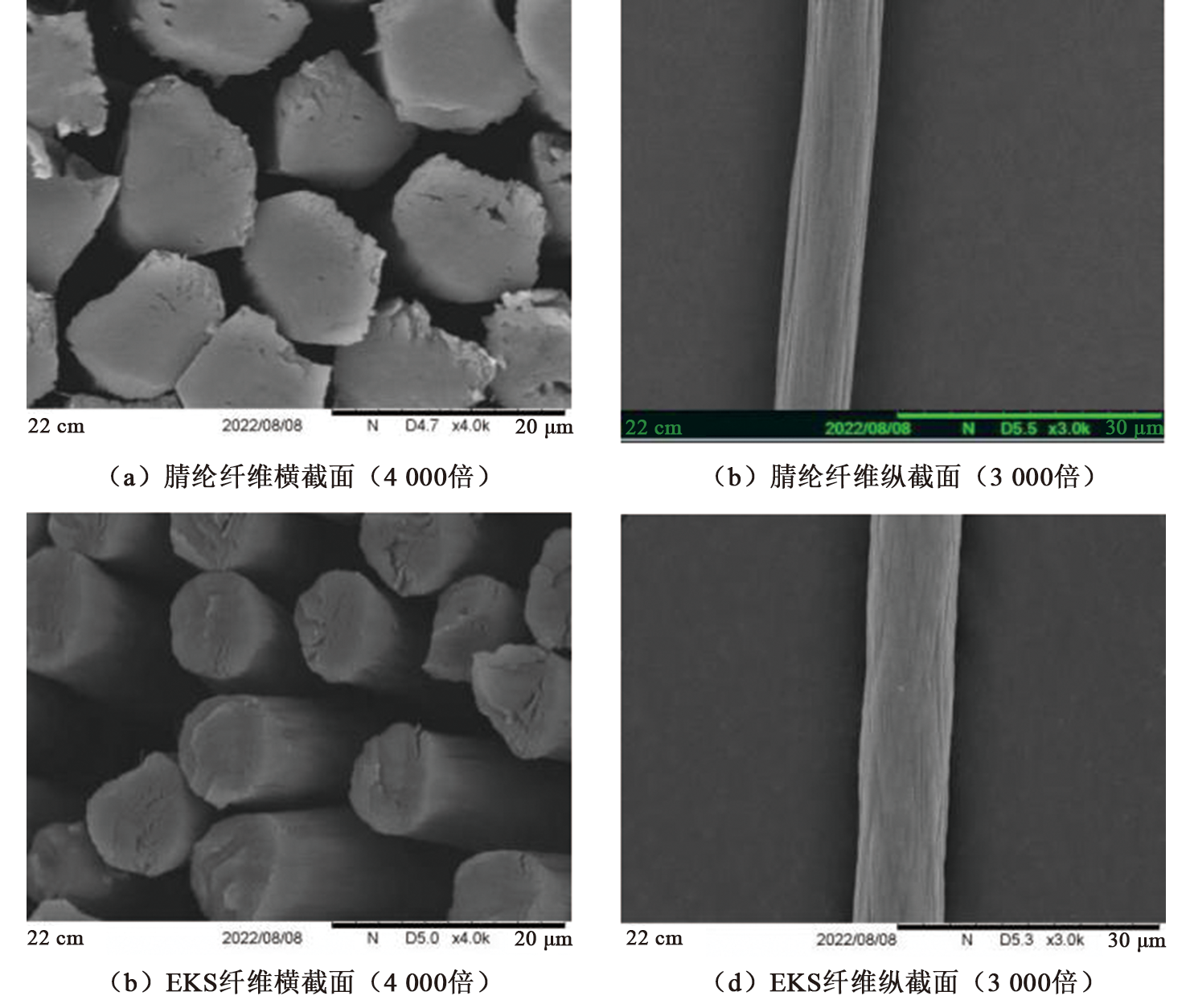

图1

表1

表2

表3

表4

图2

表5

吸湿、放湿回潮率对时间的回归方程"

纤维	吸湿回潮率回归方程	放湿回潮率回归方程
EKS纤维	W=14.984 1-14.984 1 $e - 0.0257 t$ R²=0.961 01	W=16.055 04+63.211 02 $e - 0.14145 t$ R²=0.991 85
腈纶纤维	W=0.857 91-0.857 91 $e - 0.0242 t$ R²=0.930 37	W=1.301 71+23.773 51 $e - 0.20817 t$ R²=0.984 38

表5

表6

吸湿、放湿速率对时间的回归方程"

纤维	吸湿速率回归方程	放湿速率回归方程
EKS纤维	v=0.385 09 $e - 0.0257 t$	v=8.941 20 $e - 0.14145 t$
腈纶纤维	v=0.020 76 $e - 0.0242 t$	v=4.948 93 $e - 0.20817 t$

表6

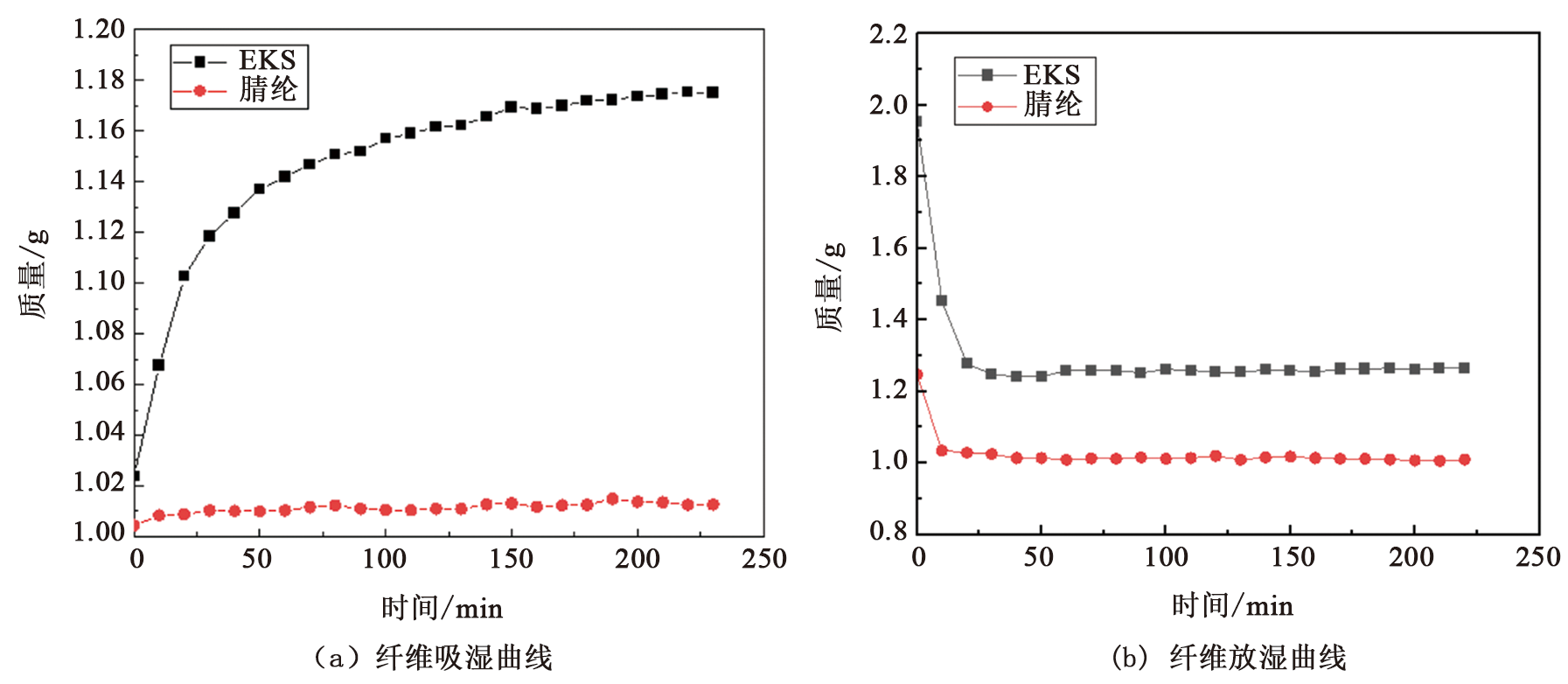

图3

图4

参考文献 23

[1]	葛露露, 崔沂, 张瑞云, 等. 基于吸湿发热纤维的毛型面料开发[J]. 毛纺科技, 2020, 48(7): 1-7. DOI:10.19333/j.mfkj.20191101807. doi: 10.19333/j.mfkj.20191101807
[2]	韩雪晴, 张俐敏, 程隆棣. 吸湿匀缓发热三层针织物的后整理研究[J]. 纺织科学与工程学报, 2022, 39(3): 35-42.
[3]	姚文丽, 高姝一, 马磊, 等. 改性腈纶吸湿发热机织物结构设计与性能研究[J]. 棉纺织技术, 2021, 49(12):22-27.
[4]	黄小蝶, 崔沂, 张瑞云, 等. 多组分发热保暖针织物的热湿舒适性评价[J]. 上海纺织科技, 2020, 48(6): 55-59. DOI:10.16549/j.cnki.issn.1001-2044.2020.06.018. doi: 10.16549/j.cnki.issn.1001-2044.2020.06.018
[5]	朱祎俊, 李永清. 精梳长绒棉超细腈纶EKS赛络纺针织纱的生产[J]. 棉纺织技术, 2014, 42(10):36-39.
[6]	杜凯, 刘正芹. 吸湿发热纤维的研究进展[J]. 上海毛麻科技, 2014(2):41-43.
[7]	刘启滨, 曹月婵. EKS纤维成分定性鉴别研究[J]. 中国纤检, 2019(5): 70-72. DOI:10.14162/j.cnki.11-4772/t.2019.05.019. doi: 10.14162/j.cnki.11-4772/t.2019.05.019
[8]	黄学水, 李忠, 李宪涛. Ekslive放热针织内衣的开发[J]. 现代纺织技术, 2013, 21(2): 41-43. DOI:10.19398/j.att.2013.02.011. doi: 10.19398/j.att.2013.02.011
[9]	中国纺织工业协会. 化学纤维短纤维线密度试验方法: GB/T 14335—2008[S]. 北京: 中国标准出版社, 2009.
[10]	中国纺织工业联合会. 化学纤维短纤维拉伸性能试验方法: GB/T 14337—2022[S]. 北京: 中国标准出版社, 2022.
[11]	中国纺织工业联合会. 化学纤维短纤维比电阻试验方法: GB/T 14342—2015[S]. 北京: 中国标准出版社, 2016.
[12]	中国纺织工业联合会. 化学纤维短纤维卷曲性能试验方法: GB/T 14338—2022[S]. 北京: 中国标准出版社, 2022.
[13]	中国纺织工业联合会. 化学纤维回潮率试验方法: GB/T 6503—2017[S]. 北京: 中国标准出版社, 2017.
[14]	任钦, 俞灏, 张佩华, 等. 新型改性腈纶达芙丝纤维性能研究[J]. 针织工业, 2022(1): 36-38.
[15]	舒桂芳, 田绘, 吴婷, 等. 一种纤维吸放湿性能的测试方法[J]. 棉纺织技术, 2021, 49(8): 38-40.
[16]	刘慧娟, 刘杰, 桂早霞, 等. 几种蛋白质改性纤维的吸放湿性能研究[J]. 上海纺织科技, 2021, 49(7): 15-17. DOI:10.16549/j.cnki.issn.1001-2044.2021.07.004. doi: 10.16549/j.cnki.issn.1001-2044.2021.07.004
[17]	中国纺织工业联合会. 纺织品吸湿发热性能试验方法: GB/T 29866—2013[S]. 北京: 中国标准出版社, 2014.
[18]	于伟东. 纺织材料学[M]. 北京: 中国纺织出版社, 2006.
[19]	缪定蜀. 破解新型纤维可纺性差的途径[J]. 纺织器材, 2020, 47(2): 56-61.
[20]	肖海英, 陈征兵. 纤维卷曲的功能分析[J]. 纺织科技进展, 2008(3): 22-24. DOI:10.19507/j.cnki.1673-0356.2008.03.008. doi: 10.19507/j.cnki.1673-0356.2008.03.008
[21]	万玉芹, 吴丽莉, 俞建勇. 竹纤维吸湿性能研究[J]. 纺织学报, 2004, 25(3): 14-16. DOI:10.13475/j.fzxb.2004.03.004. doi: 10.13475/j.fzxb.2004.03.004
[22]	王建明, 李永锋, 郝新敏, 等. 生物基锦纶56和锦纶66的结构与吸放湿性能评价[J]. 纺织学报, 2021, 42(8): 1-7. DOI:10.13475/j.fzxb.20210300507. doi: 10.13475/j.fzxb.20210300507
[23]	毛月, 王妮, 刘丽芳, 等. 中空黏胶纤维吸、放湿性能研究[J]. 国际纺织导报, 2017, 45(4): 4-8.

纤维	断裂强力/cN	断裂强度/(cN·dtex^-1)	断裂伸长/mm	断裂伸长率/%
EKS纤维	1.76	1.58	5.53	55.25
腈纶纤维	3.40	3.01	2.62	26.21

纤维	静摩擦系数μ_s	动摩擦系数μ_d
EKS纤维	0.239 4	0.225 1
腈纶纤维	0.261 5	0.240 2

纤维	电阻/Ω	体积比电阻/(Ω·cm)	质量比电阻/(Ω·g·cm^-2)
EKS纤维	7.60×10⁶	2.42×10⁷	2.85×10⁷
腈纶纤维	2.56×10⁷	8.14×10⁷	9.61×10⁷

纤维	每25 mm卷曲数	卷曲率/%	卷曲回复率/%
EKS纤维	8.30	6.32	6.92
腈纶纤维	8.35	10.98	10.21

EKS纤维与腈纶纤维的结构及性能对比研究

Comparison of structure and properties of EKS and acrylic fibers

RichHTML

PDF (PC)

赞

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 23

相关文章 3

Metrics

本文评价

推荐阅读 0

[1]	冯隆隆, 谢冰冰, 张瑞云, 陆建, 俞灏, 王云海. 依翡丝纤维及其织物性能研究[J]. 山东科学, 2023, 36(3): 60-68.
[2]	赵新富, 曹格格, 伊希斌, 赵冠伟, 聂义昊, 郭艳俊, 房长龙. 含有生物质纤维的聚酰亚胺薄膜的制备及性能测试[J]. 山东科学, 2022, 35(5): 53-60.
[3]	宋士涛. 一种Web应用系统性能测试流程及其应用研究[J]. 山东科学, 2015, 28(4): 94-100.
